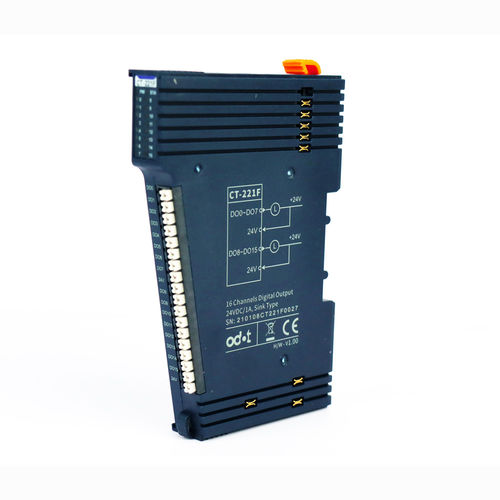

CT-221F 16チャンネルデジタル出力/24VDC/シンクタイプ
1 モジュールの機能
モジュールは 16 のチャネルのデジタル出力を支えます、出力電圧は 0V および
出力ローレベルが有効です。
モジュールはフィールド機器(リレー、電磁弁など)を駆動することができます。
モジュールの内部バス、フィールド出力ともに電磁式を採用しています。
隔絶
モジュールは 16 のデジタル出力チャネル LED インジケータを搭載しています。
モジュールはサーマルシャットダウンと過電流保護の機能を持っています。
2 技術的なパラメータ
一般的なパラメータ
パワー:Max.140mA@5.0Vdc
絶縁:内部バスへのI/O:オプトカップル絶縁(3KVrms)
フィールド電力:公称:24Vdc, レンジ:22-28Vdc
VCLAMP 電圧:公称:24Vdc, 入力範囲:12-36Vdc
I/O配線:最大1.5mm²(AWG 16)
取付タイプ:35mm DINレール
サイズ:115*14*75mm
重量:65g
環境仕様
動作温度:40〜85
使用湿度:5~95% (結露なきこと)
保護等級:IP20
出力パラメータ
チャンネル番号:16チャンネルシンクタイプ出力
LEDインジケータ:16チャンネル出力LEDインジケータ
定格電流:単チャンネル出力:最大1000mA
同時出力:最大500mA
漏れ電流:最大10uA
抵抗値について:標準値:500mΩhttp:// www.odotautomation.com 134 / 279 TEL: +86-0816-2538289
出力遅延時間:OFF~ON最大100us
オンからオフへ:Max.150us
保護機能:過熱遮断:代表値160
過電流保護:代表値1.8A
短絡保護:対応
---
