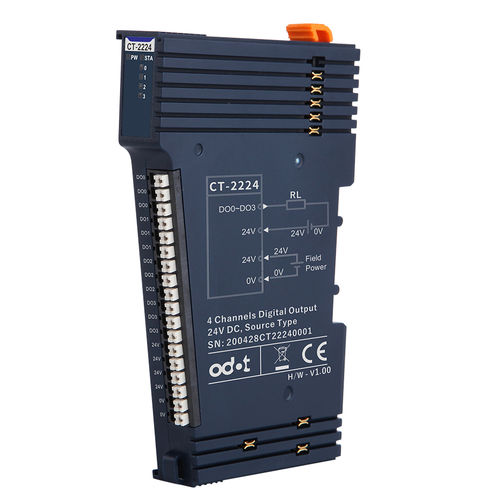

4チャンネル出力モジュール CT-2224

デジタルModbus RTUEtherNet/IP

CT-2224：4チャンネルデジタル出力/DC24V/ソースタイプ モジュールは4チャンネルデジタル出力をサポートし、出力電圧は24VDCで、出力ハイレベルは有効です。 DOシングルチャンネルの最大出力電流は3.3Aです。 モジュールは、フィールド機器（リレー、電磁弁など）を駆動することができます。 モジュール内部バスとフィールド出力はオプトカプラで絶縁されています。 モジュールは、4つのデジタル出力チャンネルLEDインジケータを搭載しています。 モジュールにサーマルシャットダウンと過電流保護の機能があります。 モジュールは短絡の保護および積み過ぎの保護を支えます 消費電力： - Max.30mA@5.0Vdc 絶縁：I/Oから内部バス：光電対絶縁（3KVrms） フィールド電源：公称：24Vdc、範囲：12~30Vdc 配線I/O配線:Max.1.5mm2(AWG16) マウントタイプ35mm DINレール サイズ: - 115*14*75mm 重量: 65g 出力パラメータ チャンネル数：4チャンネル LEDインジケータ：4チャンネル出力LEDインジケータ 定格電流：標準値：2.2A リーク電流：標準値：10uA 出力インピーダンス<90mΩ 出力遅延オフからオン:最大5us ON→OFF：最大200us 保護機能過温度ターンオフ:代表値150 過電流保護：代表値12A
