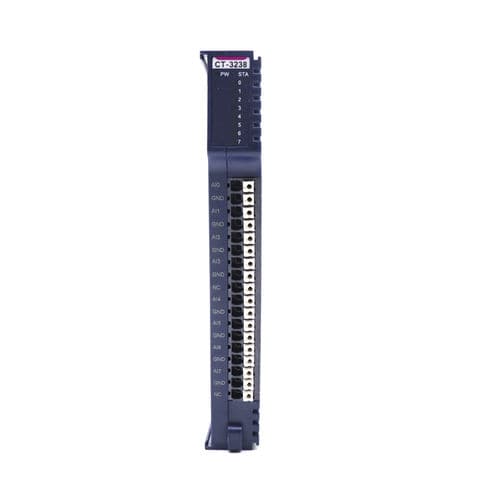

CT-3238です。8チャンネルアナログ入力/0&4-20mA/15ビットシングルターミナル
モジュールの機能
8 チャンネルの電流信号収集に対応しています。
0-20mA または 4-20mA の電流信号収集に対応しています。
2 線式(非ループ出力、外部電源が必要)または 4 線式の電流センサ入力に対応しています。
モジュールとフィールド入力の内部バスは磁気絶縁を採用しています。
モジュールの入力チャンネルは、フィールドアクティブアナログ信号電流出力センサに接続されています。
モジュールチャンネルには TVS 過電圧保護機能が装備されています。
技術的なパラメータ
一般的なパラメータ
パワー。Max.65mA@5.0Vdc
アイソレーション内部バスへのI/O:磁気絶縁(2.5KVrms)
電源の分離。DC-DC
配線の様子。I/O配線最大1.5mm²(AWG 16)
設置方法35mm DINレール
サイズ: 115*14*75mm
重量:65g
環境パラメータ
働く温度: -40~85℃
環境湿度:5%~95%(結露しないこと)
保護等級: IP20
入力パラメータ
チャンネル数:8チャンネル
LEDの表示器: 8つのLEDチャネルの状態の表示器
入力範囲最大0~23.5mA
決断の比率: 15 ビット
獲得の精密さ: -。
±0.3%フルレンジ、@25
±0.5% のフル レンジ、@-20~70℃の
サンプリングレート:20ms/1チャンネル
データ形式。16ビット符号付き整数
---
