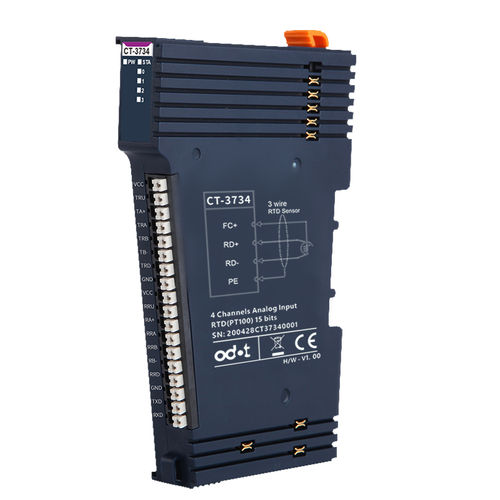

モジュールの特徴
モジュールは4チャンネルRTD熱抵抗(PT100)温度取得をサポートします。
チャンネルは絶縁されており、絶縁電圧は 1500V です。
モジュールは、2 線式または 3 線式の PT100 温度センサーに接続できます。
モジュールとフィールド入力の内部バスは、磁気絶縁を採用しています。
モジュールは 4 つのアナログ入力チャネル LED の表示器を運びます
15 ビット ADC の決断
一般パラメータ
電源: - Max.65mA@5.0Vdc
絶縁: - I/O~内部バス:磁気絶縁(2.5KVrms)
フィールド電源: - 未使用
配線: - I/O配線 最大1.0mm² (AWG 17)
マウントタイプ - 35mmDINレール
サイズ: - 115*14*75mm
重量: - 65g
環境仕様
操作上の温度: - 40~85
操作上の湿気: - 5%~95% RH (凝縮無し)
保護等級 - IP20
入力パラメータ
M/S/F:チャンネル数: - 4チャンネル
LEDインジケータ: - 4グリーンLED
分解能: - 15ビット
センサータイプ - PT100
測定範囲: - 240~880
測定の正確さ: - 0.5
変換レート: - 400ms/4チャンネル
---
