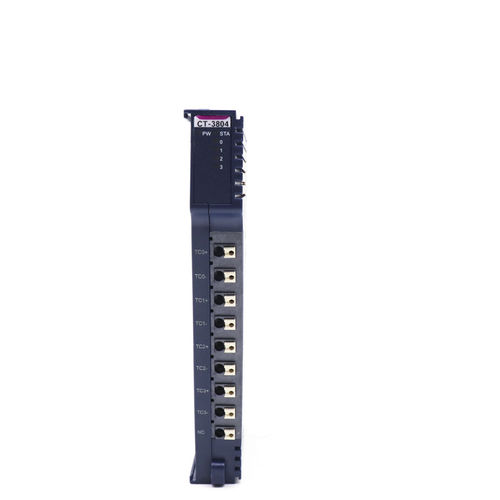

アナログ入出モジュール CT-3804Modbus TCPイーサネットModbus RTU
お気に入りに追加する
商品比較に追加する
特徴
- 信号タイプ
- アナログ
- インターフェース
- Modbus TCP, イーサネット, Modbus RTU, シリアル, Modbus, CC-Link, CANopen, ProfiNet, EtherCAT, PROFIBUS, PROFIBUS-DP, DeviceNet
- 入力数/出力数
- アナログ入力4, 16チャンネル
- タイプ
- オフセット, ネットワーク, 安全
- 応用
- 電圧, センサー用, オートメーション, プログラマブル ロジック コントローラ用, 温度, 電流, 照明コントロール用, 温度センサー用, HMIインターフェース用, 食品産業用, セントラルオートメーション, 熱電対用
- 設置
- DINレール
- サイズ
- 小型
- その他の特徴
- コンパクト, 設定可能, 硬化, IP
詳細
CT-3804は、4チャンネルアナログ入力、熱電対（J型、K型、E型、T型、S型、R型、B型、N型、C型）、熱電対（J型、K型、E型、T型、S型、S型、R型、B型、N型、N型、C型）、熱電対（J型、K型、E型、T型、T型、S型、S型、R型、B型、N型、N型、C型）の4チャンネルアナログ入力です。4チャンネルアナログ入力、熱電対（J型、K型、E型、T型、S型、R型、B型、N型、C型
モジュールの機能
4 チャネル熱電対信号の取得をサポートしています。
4 つのアナログインジケータを搭載しています。
従来の熱電対温度測定タイプの9種類に対応しています。
モジュールとフィールド入力の内部バスは磁気絶縁を採用しています。
モジュール入力チャンネルは TVS 過電圧保護をサポートしています。
24ビットADC分解能(Σ-δ型)
技術的なパラメータ
一般的なパラメータ
パワー。[email protected]
アイソレーション内部バスへのI/O：磁気絶縁(2.5KVrms)
フィールドパワー：未使用
配線：I/O配線：最大1.5mm²(AWG 16)
取付タイプ：35mmDINレール
サイズ：115*14*75mm
重量：65g
環境仕様
動作温度：40〜85
使用湿度：5%〜95%RH(結露なきこと)
保護等級：IP20
入力パラメータ
チャンネル数：4チャンネル
LEDインジケータ：4入力LEDインジケータ
センサ種類：J/K/E/T/S/R/B/N/C型熱電対
取得精度
±0.3% フルスケール，@25℃の場合
±0.5%フルスケール，@-40〜85℃の場合
シングル・チャネル・サンプリング・レート50Hz（最大
測定範囲
- Jタイプ -210〜1200
- Kタイプ -270〜1370
- Eタイプ -270〜1000
- Tタイプ -270～400
- Sタイプ -50〜1760
- Rタイプ -50〜1760
- Bタイプ - 0～1820
- Nタイプ -270〜1300
- Cタイプ - 0～2320
データ形式 - 16ビット符号付き整数（整数
---
