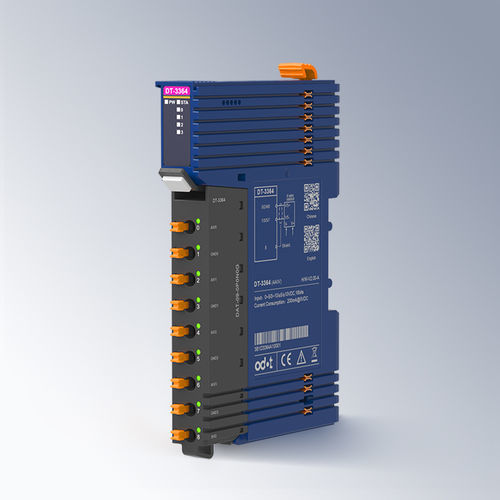

アナログ入力モジュール DT-3364

4チャンネルアナログ入力4電圧

プロダクト概観: 4 つのチャネルの電圧入力モジュール 0~5VDC/0~10VDC/±5VDC/±10VDC の 16 ビット モジュールの特徴: モジュールは電圧信号 input.input 範囲の 4 つのチャネルを支えます：0~5VDC の 0~10VDC の -5VDC~5VDC の -10VDC~10VDC 電圧信号の入力、16 ビット resolution.The モジュールは 4 つのアナログ入力チャネル LED indicator.The モジュール入力信号と運びますプラグイン可能なターミナル ブロックが付いている channels.Module の高速冗長バックプレーン bus 間で隔離されます技術的な変数: 一般的な ParametersModule の消費200mA@5VDCWirring DiameterMin.0.2mm² （AWG24） Max.1.5mm²（AWG16）ターミナルプラグ可能サポートバックプレーンバスダブルバス冗長性設置35mm DINレール寸法119*14*80mm製品認証CE認証入力パラメータチャネル数4チャネル電圧入力入力電圧範囲0~5VDC/0~10VDC/±5VDC/±10VDCチャネル絶縁サポート入力インピーダンス1MΩ分解能16ビット（シンボルビットを含む）伝送時間4ms/ 4チャネル（フィルタレベルは0です）直線性エラー≤±0.01%Temperature Error≤±0.005%/KRepeatability≤±0.05% （@25℃）測定誤差≤±0.2% （@25℃）、≤±0。4% （@-35℃~60℃）モジュールの診断ADC の欠陥: サポート流出/アンダーフロー：サポート環境パラメータ水平設置動作温度-35℃~60℃垂直設置動作温度-35℃~50℃保存温度-40℃~85℃環境湿度5%~95%RH（結露なし）設置高度<2000m汚染度Ⅱ保護等級IP20機械的特性IEC60068-2-6に準拠、IEC6008-2-27絶縁耐電圧IEC61131-2準拠EMC性能IEC61131-2、IEC61000-4準拠（ESD：接触放電±6kV、性能レベルA、空気放電±8kV、性能レベルA）サージ：コモンモード±2kV、性能レベルAEFT：±2kV、性能レベルAC：4電圧入力入力範囲：0～5VDC、0～10VDC、±5VDC、±10VDC分解能:16ビット入力インピーダンス:±2kV、性能レベルA)16ビット入力インピーダンス：1MΩモジュール消費電力：200mA@5VDC設置：35mm DIN-RailDimension：119*14*80mm動作温度：-35℃～60℃（水平）、-35℃～50℃（垂直）保管温度：-40℃～85℃保護等級：IP20認証：CE
