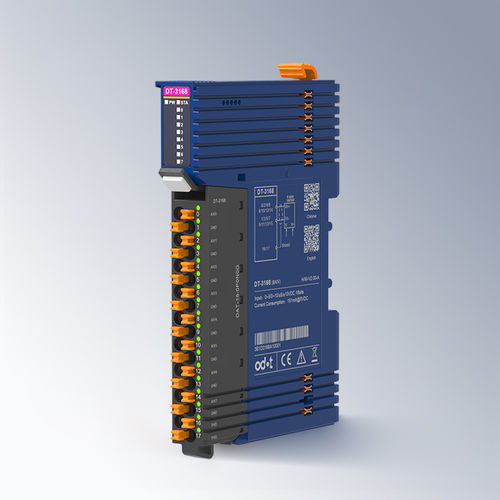

アナログ入力モジュール DT-3168

8チャンネルアナログ入力8電流

製品概要: 8チャンネル電圧入力モジュール 0~5VDC/0~10VDC/±5VDC/±10VDC、16ビット モジュールの特徴: - モジュールは8チャンネルの電圧信号入力をサポート - モジュールは0~5VDC、0~10VDC、±5VDC、±10VDCを16ビットの解像度で収集可能 - モジュールには8つのアナログ入力チャンネルLEDインジケーターが搭載 - モジュールの入力信号は単一端子の共通接地入力 - フィルター時間を設定可能 - チャンネルは独立して無効化可能 - モジュールは高速冗長バックプレーンバスとプラグ可能な端子ブロックを備える 技術パラメータ: 一般パラメータ - 電流消費量: 157mA@5VDC - 配線直径: 最小0.2mm² (AWG24)、最大1.5mm² (AWG16) - プラグ可能な端子: サポート - バックプレーンバス: ダブルバス冗長性 - 設置: 35mm DINレール - 寸法: 119*14*80mm - 製品認証: CE認証 入力パラメータ - チャンネル数: 8チャンネル電圧入力 - 入力電圧範囲: 0~5VDC/0~10VDC/±5VDC/±10VDC - 解像度: 16ビット（シンボルビットを含む） - 遷移時間: 3.87ms/8チャンネル（フィルターレベルは0） - 入力インピーダンス: 100kΩ - 線形誤差: ≤±0.01% - 温度誤差: ≤±0.005%/K - 再現性: ≤±0.05% (@25℃) - 測定誤差: ≤±0.2% (@25℃)、≤±0.4% (@-35℃~60℃) - モジュール診断: ADC故障: サポート、オーバーフロー/アンダーフロー: サポート 環境パラメータ - 水平設置動作温度: -35℃~60℃ - 垂直設置動作温度: -35℃~50℃ - 保管温度: -40℃~85℃ - 環境湿度: 5%~95%RH（結露なし） - 設置高度: <2000m - 汚染度: Ⅱ - 保護等級: IP20 - 機械的特性: IEC60068-2-6、IEC6008-2-27に準拠 - 絶縁耐圧: IEC61131-2に準拠 - EMC性能: IEC61131-2、IEC61000-4に準拠（ESD: 接触放電 ±6kV、性能レベルA; 空気放電 ±8kV、性能レベルA; サージ: 共通モード ±2kV、性能レベルA; EFT: ±2kV、性能レベルA） 主な仕様: - 8電圧入力チャンネル - 入力範囲: 0~5VDC、0~10VDC、±5VDC、±10VDC - 16ビット解像度 - 各チャンネルのLEDインジケーター - 単一端子の共通接地入力 - 設定可能なフィルター時間 - チャンネルの個別無効化 - 高速冗長バックプレーンバス - プラグ可能な端子ブロック - CE認証 - 動作温度: -35℃から60℃（水平）、-35℃から50℃（垂直） - 保管温度: -40℃から85℃ - 保護等級: IP20
