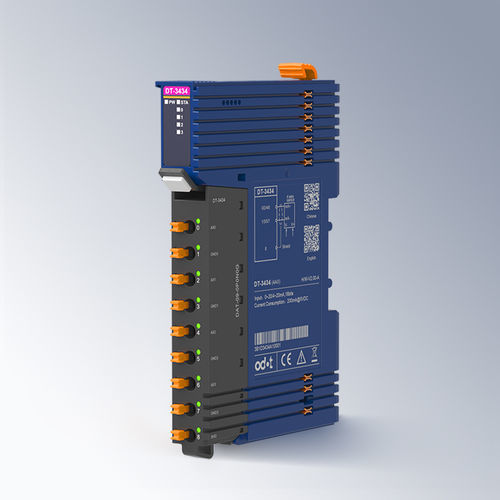

アナログ入力モジュール DT-3434

4チャンネルアナログ入力4電流

製品概要: - 4チャンネル電流入力モジュール 0&4~20mA、16ビット モジュールの特徴: - モジュールは4チャンネルの電流信号取得をサポートします。 - 入力範囲: 0~20mAまたは4~20mAの電流信号取得、16ビットの解像度。 - モジュールには4つのアナログ入力インジケーターがあります。 - モジュールの入力信号はチャンネル間で絶縁されています。 - 高速冗長バックプレーンバスとプラグ可能な端子ブロックを備えています。 技術パラメータ: 一般パラメータ - 電流消費量: 200mA@5VDC - 配線直径: 最小0.2mm²(AWG24)、最大1.5mm²(AWG16) - プラグ可能な端子: サポート - バックプレーンバス: ダブルバス冗長性 - 設置: 35mm DINレール - 寸法: 119*14*80mm - 製品認証: CE認証 入力パラメータ - チャンネル数: 4チャンネル電流入力 - 入力範囲: 0~20mA/4~20mA - 解像度: 16ビット（シンボルビットを含む） - 遷移時間: 2ms/4チャンネル（フィルターレベルは0） - 入力インピーダンス: 120Ω - 線形誤差: ≤±0.01% - 温度誤差: ≤±0.005%/K - 再現性: ≤±0.05% (@25℃) - 測定誤差: ≤±0.2% (@25℃)、≤±0.4% (@-35℃~60℃) - モジュール診断: ADC故障: サポート、ライン切断検出: サポート、オーバーフロー/アンダーフロー: サポート 環境パラメータ - 水平設置動作温度: -35℃~60℃ - 垂直設置動作温度: -35℃~50℃ - 保管温度: -40℃~85℃ - 環境湿度: 5%~95%RH（結露なし） - 設置高度: <2000m - 汚染度: Ⅱ - 保護等級: IP20 - 機械的特性: IEC60068-2-6、IEC6008-2-27に準拠 - 絶縁耐力: IEC61131-2に準拠 - EMC性能: IEC61131-2、IEC61000-4に準拠（ESD: 接触放電 ±6kV、性能レベルA; 空気放電 ±8kV、性能レベルA; サージ: 共通モード ±2kV、性能レベルA; EFT: ±2kV、性能レベルA） 主な仕様: - 4チャンネル電流入力 (0~20mA/4~20mA) - 16ビットの解像度 - チャンネル間の絶縁 - 高速冗長バックプレーンバス - プラグ可能な端子ブロック - CE認証 - 動作温度: -35℃~60℃（水平）、-35℃~50℃（垂直） - 保護等級: IP20
