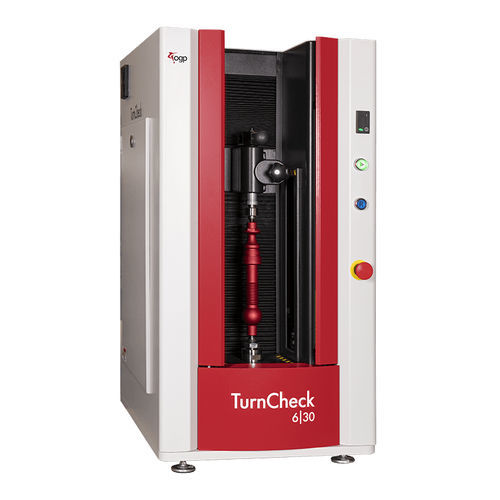

寸法測定器 TurnCheck™ Series-6

光学式軸用

TurnCheck™ Series-6 システムは、現場環境向けに設計された精密光学式シャフト測定装置です。頑丈で信頼性の高い TurnCheck は、最大 300 mm までの長さの部品に対応します。TurnCheck Series-6 システムには以下が含まれます。 完全なテレセントリック、大視野の光学系 最大 60 mm の直径と 300 mm までの長さを測定可能 単純な長さや直径から高度なプロファイルフィッティングや形状まで、旋盤加工部品のあらゆる重要な寸法を迅速かつ簡単に測定可能 オプションの±12.5°のモーター駆動式ねじれ角調整機能により、正しいねじ形状を測定可能 TurnCheck システムソフトウェアは、高速光学測定のための高度な画像解析技術を提供します。自動特徴抽出機能により、1回のスキャンですべての部品の特徴を即座に検出し、測定します。TurnCheck は、既知および未知のパーツを、プログラミングや CAD モデルなしで高速かつ正確に測定します。TurnCheck は、GD&T とベストフィッティングを統合し、すべてのポイントデータを外部解析やリバースエンジニアリング用に出力することができます。 可動テールストック・アセンブリは、片手で簡単に操作できるように設計されており、ワークの精密な機械的アライメントが可能です。また、オプションで主軸に取り付けるワークホールドキットを追加すれば、センターのないワークにも対応できます。
