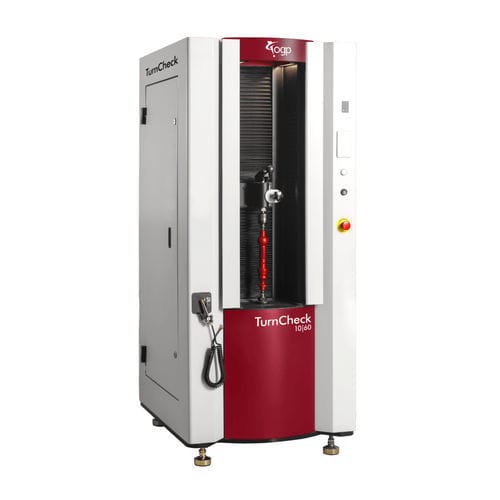

直径測定機 TurnCheck™ Series-10

長さ円筒度光学

TurnCheck™シリーズ10システムは、シャフト、シリンダー、その他の旋盤加工、研磨、押し出し加工された部品を迅速かつ簡単に測定する方法を提供します。部品をセットしてGOボタンを押すだけです。 TurnCheck Series-10 システムは、現場環境向けに設計された精密光学式測定器です。TurnCheck システムは頑丈で信頼性が高く、直径 175 mm、長さ 800 mm までの部品に対応します。TurnCheck は、テレセントリックな大視野の光学システムを使用して、部品を数秒でスキャンして測定します。100 mm の広視野と 400、600、800 mm の垂直範囲により、TurnCheck Series-10 システムは、あらゆる旋盤加工部品や研削加工部品を扱うことができます。TurnCheck ソフトウェアは、直径、長さ、距離、角度、半径、形状、位置、円筒度、振れを簡単に測定し、外部分析用にポイントデータを出力することが可能です。 可動テールストック・アセンブリは、片手で簡単に操作でき、ワークの精密な機械的アライメントができるように設計されています。また、主軸に取り付けるオプションのワークホールドキットを追加することで、センターのないワークにも対応します。 ロータリー用御影石製ベースサポートは、剛性の高いベースを提供し、振動を遮断します。
