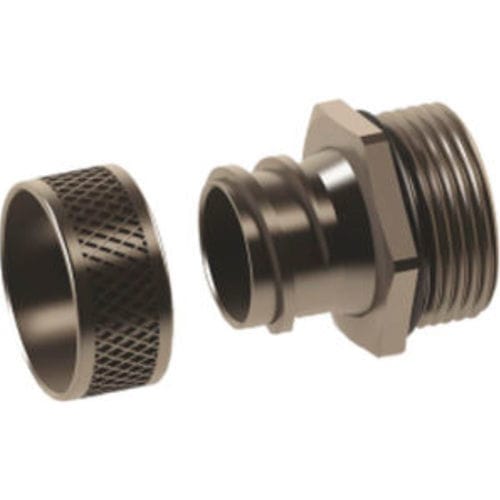

ニッケル真鍮製ケーブルグランド MMR 12

ニトリルブタジエンゴム(NBR)IP54渦巻きコードプロテクター付き

製品名
フレキシブルスパイラル導管フィッティング — 固定ボディ MMRシリーズ

一般情報
リング：ニッケルめっき真鍮
固定グランドボディ：ニッケルめっき真鍮
Oリング：NBR
接続ネジ：メートリック（EN60423） / PG（DIN 40430）
保護等級：IP54
温度範囲：-30 °C +100 °C
特長：組立が容易
バージョン：固定ボディおよび回転ボディ
適合性：OCGS、OPCGS、OPCHF導管に適用

技術データ - メートリック / PG ネジ 固定ボディ
ネジ | コード | H mm. | GL mm. | L mm. | D mm. | レンチ mm. | E mm.
M 12 x 1,5 | MMR 12 | 24 | 8 | 13 | 6 | 15 | 7,5 x 11,5
M 16 x 1,5 | MMR 16 | 24 | 8 | 13 | 7 | 20 | 9 x 13
M 16 x 1,5 | MMR 116 | 26 | 10 | 13 | 9 | 20 | 11 x 15
M 20 x 1,5 | MMR 20 | 26 | 10 | 13 | 12 | 22 | 14 x 18
M 20 x 1,5 | MMR 120 | 26 | 10 | 13 | 14 | 22 | 16 x 20
M 25 x 1,5 | MMR 25 | 27 | 10 | 13 | 18 | 28 | 21 x 25
M 32 x 1,5 | MMR 32 | 31 | 12 | 15 | 23 | 35 | 26 x 31
M 40 x 1,5 | MMR 40 | 36 | 14 | 17 | 33,5 | 45 | 37 x 42
M 50 x 1,5 | MMR 50 | 36 | 14 | 17 | 37 | 55 | 40 x 45
M 63 x 1,5 | MMR 63 | 36 | 14 | 17 | 46 | 65 | 51 x 56

PG 7 | MPR 7 | 24 | 8 | 13 | 6 | 15 | 7,5 x 11,5
PG 9 | MPR 9 | 24 | 8 | 13 | 7 | 17 | 9 x 13
PG 11 | MPR 11 | 26 | 10 | 13 | 9 | 20 | 11 x 15
PG 13,5 | MPR 13,5 | 26 | 10 | 13 | 12 | 22 | 14 x 18
PG 16 | MPR 16 | 26 | 10 | 13 | 14 | 24 | 16 x 20
PG 21 | MPR 21 | 27 | 10 | 13 | 18 | 30 | 21 x 25
PG 29 | MPR 29 | 31 | 12 | 15 | 23 | 40 | 26 x 31
PG 36 | MPR 36 | 36 | 14 | 17 | 33,5 | 50 | 37 x 42
PG 42 | MPR 42 | 36 | 14 | 17 | 37 | 60 | 40 x 45
PG 48 | MPR 48 | 36 | 14 | 17 | 46 | 65 | 51 x 56

特長 / 技術仕様

• 材質 - リング：ニッケルめっき真鍮
• 材質 - 固定グランドボディ：ニッケルめっき真鍮
• Oリング材質：NBR
• 接続ネジ規格：メートリック（EN60423）およびPG（DIN 40430）
• 保護等級：IP54
• 動作温度範囲：-30 °C ～ +100 °C
• 組立：組立が容易
• 入手可能なバージョン：固定ボディおよび回転ボディ
• 対応導管：OCGS、OPCGS、OPCHF
• 上記に詳細な寸法表を含む（ネジ、コード、H、GL、L、D、レンチ、E）
