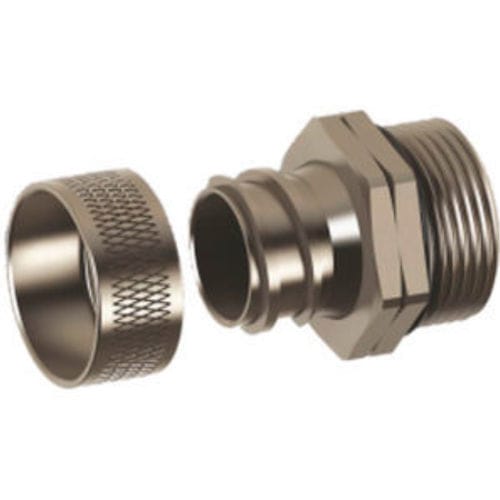

フレキシブルコルゲートチューブコネクタ MDM 12

概要

• Tacflexフレキシブルスパイラル導管を、メートルねじまたはPGねじを必要とするエンクロージャや継手に接続するためのスイベルボディです。

材料と部品

• リング：真ちゅう、ニッケルメッキ
• スイベルグランドボディ：真ちゅう、ニッケルメッキ
• Oリング：NBR
• 接続ねじ：メートル（EN60423） / PG（DIN 40430）
• 保護等級：IP54
• 使用温度範囲：-30 °C〜+100 °C
• 特性：組立が容易
• バージョン：固定式またはスイベルボディ式あり
• 適合：OCGS、OPCGS、OPCHF導管に適用

技術データ（メートル / PGねじ スイベルボディ）
ねじ（AG） | コード | H mm | GL mm | L mm | D mm | レンチ mm | E mm
M 12 x 1,5 | MDM 12 | 27 | 8 | 13 | 6 | 15 | 7,5 x 11,5
M 16 x 1,5 | MDM 16 | 27 | 8 | 13 | 7 | 20 | 9 x 13
M 16 x 1,5 | MDM 116 | 29 | 10 | 13 | 9 | 20 | 11 x 15
M 20 x 1,5 | MDM 20 | 29 | 10 | 13 | 12 | 22 | 14 x 18
M 20 x 1,5 | MDM 120 | 29 | 10 | 13 | 14 | 22 | 16 x 20
M 25 x 1,5 | MDM 25 | 31 | 10 | 13 | 18 | 28 | 21 x 25
M 32 x 1,5 | MDM 32 | 35 | 12 | 15 | 23 | 35 | 26 x 31
M 40 x 1,5 | MDM 40 | 41 | 14 | 17 | 33,5 | 45 | 37 x 42
M 50 x 1,5 | MDM 50 | 41 | 14 | 17 | 37 | 55 | 40 x 45
M 63 x 1,5 | MDM 63 | 41 | 14 | 17 | 46 | 65 | 51 x 56
PG 7 | MDP 7 | 27 | 8 | 13 | 6 | 15 | 7,5 x 11,5
PG 9 | MDP 9 | 27 | 8 | 13 | 7 | 17 | 9 x 13
PG 11 | MDP 11 | 29 | 10 | 13 | 9 | 20 | 11 x 15
PG 13,5 | MDP 13,5 | 29 | 10 | 13 | 12 | 22 | 14 x 18
PG 16 | MDP 16 | 29 | 10 | 13 | 14 | 24 | 16 x 20
PG 21 | MDP 21 | 31 | 10 | 13 | 18 | 30 | 21 x 25
PG 29 | MDP 29 | 35 | 12 | 15 | 23 | 40 | 26 x 31
PG 36 | MDP 36 | 41 | 14 | 17 | 33,5 | 50 | 37 x 42
PG 42 | MDP 42 | 41 | 14 | 17 | 37 | 60 | 40 x 45
PG 48 | MDP 48 | 41 | 14 | 17 | 46 | 65 | 51 x 56

用途

• メートルねじまたはPGねじが必要なエンクロージャや継手へTacflexフレキシブルスパイラル導管を接続するために使用されます。

特長 / 技術仕様

• 材質（リングと本体）：真ちゅう、ニッケルメッキ
• Oリング材質：NBR
• ねじ規格：メートル（EN60423）およびPG（DIN 40430）
• 保護等級：IP54
• 動作温度：-30 °C〜+100 °C
• 組立：組立が容易；固定式またはスイベルボディ式あり
• 適合性：OCGS、OPCGS、OPCHF導管に使用可能
• ねじサイズ範囲：メートル M12〜M63 および PG 7〜PG 48、上記に記載の寸法データに対応
