油圧式接続部品 Flexible Spiral Conduit Fittings Liquid Tight Female Type NPT Fixed & Swivel

ねじ式DINニッケル真鍮製

製品

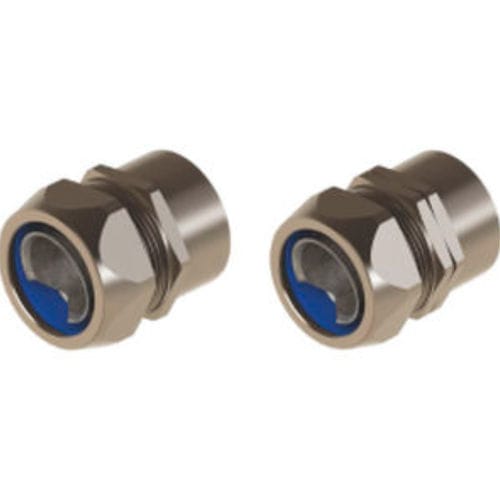

フレキシブルスパイラル導管継手、液密型、メス NPT、固定式および回転式 — LSRND / LSRDND シリーズ

材料と構成部品

• キャップナット：ニッケルめっき真鍮
• リング：PA6
• フェルール：アルミニウムまたは真鍮
• グランドボディ：ニッケルめっき真鍮
• Oリング：NBR

接続と保護
接続ねじ：メトリック (EN60423) / PG (DIN 40430)
保護等級：IP67（防塵および一時的な浸水に対する保護）
使用温度範囲：-45 °C ～ +105 °C

技術データ — NPT / 固定ボディ
Code | NPT Thread | Spiral Measure | GL mm. | B mm. | C mm.
LSRND 00 | 1/4" | LGT10 - 1/4" | 10 | 20 | 22
LSRND 01 | 3/8" | LGT13 - 3/8" | 11,5 | 24 | 26
LSRND 02 | 1/2" | LGT16 - 1/2" | 13 | 27 | 29
LSRND 03 | 3/4" | LGT21 - 3/4" | 15 | 33 | 35
LSRND 04 | 1" | LGT27 - 1" | 15 | 43 | 45
LSRND 05 | 1 1/4" | LGT35 - 1 1/4" | 16 | 52 | 54
LSRND 06 | 1 1/2" | LGT40 - 1 1/2" | 18 | 60 | 63
LSRND 07 | 2" | LGT51 - 2" | 20 | 74 | 77
LSRND 08 | 2 1/2" | LGT63 - 2 1/2" | 20 | 90 | 90
LSRND 09 | 3" | LGT78 - 3" | 24 | 105 | 110
LSRND 10 | 4" | LGT102 - 4" | 30 | 136 | 140

技術データ — 回転ボディ
Code | NPT Thread | Spiral Measure | GL mm. | B mm. | C mm.
LSRDND 00 | 1/4" | LGT10 - 1/4" | 10 | 20 | 22
LSRDND 01 | 3/8" | LGT13 - 3/8" | 11,5 | 24 | 26
LSRDND 02 | 1/2" | LGT16 - 1/2" | 13 | 27 | 29
LSRDND 03 | 3/4" | LGT21 - 3/4" | 15 | 33 | 35
LSRDND 04 | 1" | LGT27 - 1" | 15 | 43 | 45
LSRDND 05 | 1 1/4" | LGT35 - 1 1/4" | 16 | 52 | 54
LSRDND 06 | 1 1/2" | LGT40 - 1 1/2" | 18 | 60 | 63
LSRDND 07 | 2" | LGT51 - 2" | 20 | 74 | 77
LSRDND 08 | 2 1/2" | LGT63 - 2 1/2" | 20 | 90 | 90
LSRDND 09 | 3" | LGT78 - 3" | 24 | 105 | 110
LSRDND 10 | 4" | LGT102 - 4" | 30 | 136 | 140

特長 / 技術仕様

• 製品種別：フレキシブルスパイラル導管継手、液密型、メス、NPT、固定式および回転式
• キャップナット材質：ニッケルめっき真鍮
• リング材質：PA6（ポリアミド6）
• フェルール材質：アルミニウムまたは真鍮
• グランドボディ材質：ニッケルめっき真鍮
• Oリング：NBR
• 対応ねじ：メトリック (EN60423) および PG (DIN 40430)
• 保護等級：IP67
• 使用温度：-45 °C ～ +105 °C
• 対応コード/サイズ：LSRND / LSRDND シリーズ、1/4"～4"、スパイラル寸法 LGT10 ～ LGT102
