油圧式接続部品 Flexible Spiral Conduit Fittings NPT Fixed Body

ねじ式リングニッケル真鍮製

製品

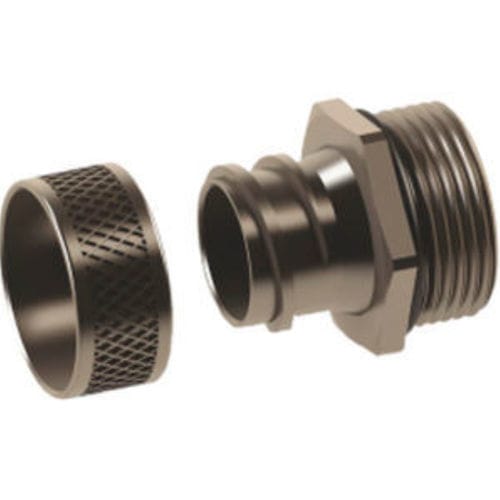

MNRシリーズのNPT固定ボディタイプ、フレキシブルスパイラル導管用継手。NPTねじ接続に対応しています。

材質と基本データ

• リング：ニッケルめっき真鍮
• グランドボディ：ニッケルめっき真鍮
• Oリング：NBR
• 接続ねじ：NPT（ANSI B1.20.1）
• 保護等級：IP54
• 使用温度範囲：-30 °C ～ +100 °C

特長

• 組立が容易
• 固定ボディまたはスイベル（回転）ボディの両バージョンあり
• OCGS、OPCGS、OPCHF導管に適合

技術データ - 寸法（mm）
NPTねじ | コード | H mm | GL mm | L mm | D mm | スパナ mm | E mm
1/4 in | MNR14 | 26 | 10 | 13 | 6 | 15 | 7.5 x 11.5
3/8 in | MNR 38 | 27.5 | 11.5 | 13 | 7 | 18 | 9 x 13
3/8 in | MNR 138 | 27.5 | 11.5 | 13 | 9 | 18 | 11 x 15
3/8 in | MNR 238 | 27.5 | 11.5 | 13 | 11 | 19 | 13 x 16.5
1/2 in | MNR 12 | 29 | 13 | 13 | 12 | 22 | 14 x 18
1/2 in | MNR 122 | 29 | 13 | 13 | 14 | 22 | 16 x 20
3/4 in | MNR 34 | 32 | 15 | 13 | 18 | 28 | 21 x 25
1 in | MNR 100 | 34 | 15 | 15 | 23 | 35 | 26 x 31
1 1/4 in | MNR 114 | 38 | 16 | 17 | 33.5 | 45 | 37 x 42
1 1/2 in | MNR 112 | 40 | 18 | 17 | 37 | 50 | 40 x 45
2 in | MNR 200 | 42 | 20 | 17 | 46 | 65 | 51 x 56

特性 / 技術仕様

• 材質（リング & グランドボディ）：ニッケルめっき真鍮
• Oリング材質：NBR
• ねじ規格：NPT（ANSI B1.20.1）
• 侵入保護：IP54
• 動作温度範囲：-30 °C ～ +100 °C
• 供給バージョン：固定ボディおよびスイベルボディ
• 適合性：OCGS、OPCGS、OPCHF導管用
• 主な特長：組立が容易
• 提供される寸法／発注コード：複数のNPTサイズに対応するMNRコードと詳細なH/GL/L/D/スパナ/E寸法（技術データ参照）
