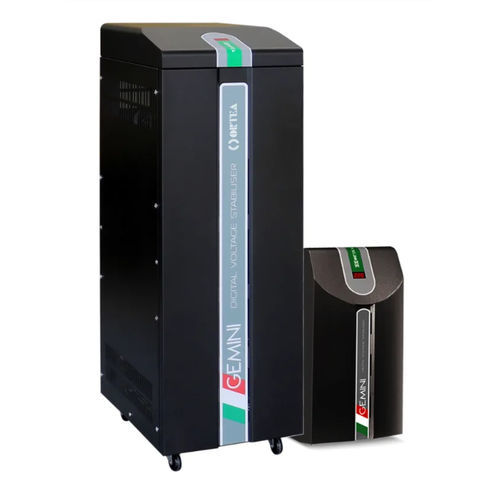

単相定電圧装置 GEMINI PLUS

静的自動電子

概要
単相電圧安定装置 4-40 kVA。入力電圧の不安定に起因する問題を回避するための技術的解決策。

カテゴリ
静的電圧安定装置

主な技術情報

• 周波数: 50Hz ±5% または 60Hz ±5%
• 電圧制御: IGBT 制御
• 選択可能な出力電圧: 220-230-240V
• 出力電圧精度: ±0.5%
• 許容負荷変動: 最大 100%
• 冷却: 強制換気
• 周囲温度: -25/+45°C
• 保管温度: -25/+60°C
• 最大相対湿度: <95%（結露しないこと）
• 許容過負荷: 150% 2 秒
• 色: RAL 9005

バリアント (±20%/±15%)
ESP7-20 — 定格出力: 7 kVA — 最大入力電流: 38 A — 定格出力電流: 30 A
ESP10-15 — 定格出力: 10 kVA — 最大入力電流: 51 A — 定格出力電流: 43 A
ESP10-20 — 定格出力: 10 kVA — 最大入力電流: 54 A — 定格出力電流: 43 A
ESP15-15 — 定格出力: 15 kVA — 最大入力電流: 77 A — 定格出力電流: 65 A
ESP15-20 — 定格出力: 15 kVA — 最大入力電流: 82 A — 定格出力電流: 65 A
ESP20-15 — 定格出力: 20 kVA — 最大入力電流: 103 A — 定格出力電流: 87 A
ESP20-20 — 定格出力: 20 kVA — 最大入力電流: 109 A — 定格出力電流: 87 A
ESP30-15 — 定格出力: 30 kVA — 最大入力電流: 154 A — 定格出力電流: 130 A
ESP30-20 — 定格出力: 30 kVA — 最大入力電流: 163 A — 定格出力電流: 130 A
ESP40-15 — 定格出力: 40 kVA — 最大入力電流: 205 A — 定格出力電流: 174 A

バリアント (±30%/±25%)
ESP4-30 — 定格出力: 4 kVA — 最大入力電流: 25 A — 定格出力電流: 17 A
ESP5-25 — 定格出力: 5 kVA — 最大入力電流: 29 A — 定格出力電流: 22 A
ESP5-30 — 定格出力: 5 kVA — 最大入力電流: 31 A — 定格出力電流: 22 A
ESP7-25 — 定格出力: 7 kVA — 最大入力電流: 41 A — 定格出力電流: 30 A
ESP7-30 — 定格出力: 7 kVA — 最大入力電流: 43 A — 定格出力電流: 30 A
ESP10-25 — 定格出力: 10 kVA — 最大入力電流: 58 A — 定格出力電流: 43 A
ESP10-30 — 定格出力: 10 kVA — 最大入力電流: 62 A — 定格出力電流: 43 A
ESP15-25 — 定格出力: 15 kVA — 最大入力電流: 87 A — 定格出力電流: 65 A
ESP15-30 — 定格出力: 15 kVA — 最大入力電流: 93 A — 定格出力電流: 65 A
ESP20-25 — 定格出力: 20 kVA — 最大入力電流: 116 A — 定格出力電流: 87 A

保護および装置

• 過電圧保護: 出力側クラス II サージアレスタ
• EMI/RFI フィルター
• 入力回路ブレーカー
• 保護バイパス（自動）
• メンテナンスバイパス（手動）

計装および設置

• 出力: デジタルボルトメーター
• 設置: 屋内
• 冷却: 強制換気

技術仕様

• 周波数: 50Hz ±5% または 60Hz ±5%
• 電圧制御: IGBT 制御
• 選択可能な出力電圧: 220-230-240V
• 出力電圧精度: ±0.5%
• 許容負荷変動: 最大 100%
• 許容過負荷能力: 150% for 2 seconds
• 動作温度範囲: -25 ～ +45°C
• 保管温度範囲: -25 ～ +60°C
• 最大相対湿度: <95%（結露しないこと）
