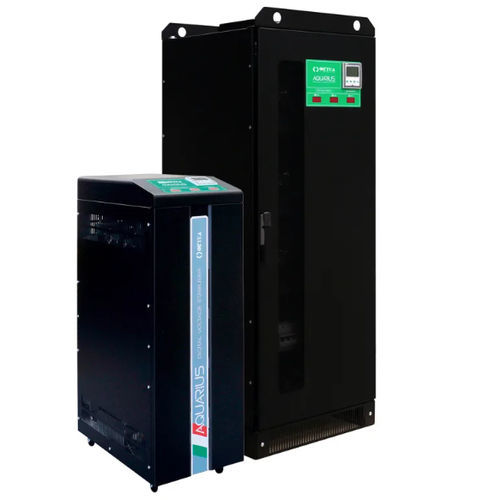

三相定電圧装置 AQUARIUS PLUS

静的自動電子

概要
三相静止形電圧安定装置 Aquarius plus のシリーズで、定格10～120 kVAのバリエーションを提供します。入力電圧の不安定に起因する機器の誤動作を防ぎ、産業・商業用途向けに安定した出力電圧を供給することを目的としています。

技術仕様
周波数：50 Hz ±5% または 60 Hz ±5%
電圧制御：IGBT制御
位相制御：位相ごとの独立制御
選択可能な出力電圧：220-230-240 V (L-N) / 380-400-415 V (L-L)
出力電圧精度：±0.5%
許容負荷変動：最大100%まで
許容負荷不平衡：100%
冷却方式：強制通風
使用周囲温度：-25°C～+45°C
保管温度：-25°C～+60°C
最大相対湿度：<95%（結露しないこと）
許容過負荷：150% で 2 秒間
筐体色：RAL 9005
計装機器：

• 出力用デジタルマルチメータ

設置：屋内用
過電圧保護：

• 出力側にクラスIIのサージアレスタ

追加保護：

• EMI/RFIフィルタ
• 入力用遮断器
• 自動保護バイパス
• 手動保守用バイパス

バリアント ±20%/±15%
型式 | 定格出力 (kVA) | 最大入力電流 (A) | 定格出力電流 (A)
ETP20-20 | 20 | 36 | 29
ETP30-15 | 30 | 51 | 43
ETP30-20 | 30 | 54 | 43
ETP45-15 | 45 | 76 | 65
ETP45-20 | 45 | 81 | 65
ETP60-15 | 60 | 102 | 87
ETP60-20 | 60 | 109 | 87
ETP90-15 | 90 | 153 | 130
ETP90-20 | 90 | 162 | 130
ETP120-15 | 120 | 204 | 173

バリアント ±30%/±25%
型式 | 定格出力 (kVA) | 最大入力電流 (A) | 定格出力電流 (A)
ETP10-30 | 10 | 20 | 14
ETP15-25 | 15 | 29 | 22
ETP15-30 | 15 | 31 | 22
ETP20-25 | 20 | 39 | 29
ETP20-30 | 20 | 41 | 29
ETP30-25 | 30 | 57 | 43
ETP30-30 | 30 | 61 | 43
ETP45-25 | 45 | 86 | 65
ETP45-30 | 45 | 93 | 65
ETP60-25 | 60 | 116 | 87

主な特長 / 技術的詳細

• 三相静止形電圧安定装置、バリアントにより10～120 kVAの範囲
• 選択可能な周波数：50 Hz ±5% または 60 Hz ±5%
• 高速かつ精度の高い補正を実現するIGBTベースの電圧制御
• 不平衡負荷への対応が可能な位相独立制御
• 現地の配電基準に合わせた選択可能な出力電圧
• 出力精度 ±0.5%
• 最大100%の負荷変動・100%の負荷不平衡に対応
• 強制通風による冷却
• 使用温度：-25°C～+45°C、保管：-25°C～+60°C
• 最大相対湿度：<95%（結露しないこと）
• 過負荷能力：150%で2秒間
• 筐体色 RAL 9005、出力用デジタルマルチメータを装備
• 屋内設置向け
• 出力側にクラスIIのサージアレスタを装備した過電圧保護
• 追加保護：EMI/RFIフィルタ、入力遮断器、自動保護バイパス、手動保守バイパス
• 異なる電力・電流要件に対応する複数のETPxx-yyモデル

備考
利用可能なバリアントは、産業・商業用途に適した幅広い電力レンジと入出力電流構成を網羅しています。寸法、設置指示、バリアント別のデータシートについては販売元にお問い合わせください。
