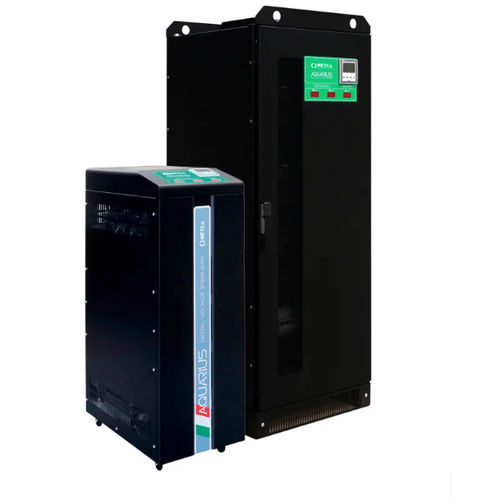

三相定電圧装置 AQUARIUS

静的自動電子

概要
静的電圧安定器。三相電圧安定器 Aquarius（10–120 kVA）。入力電圧の不安定性による問題を回避するための技術的ソリューションです。

製品タイプ
静的電圧安定器

主な特長

• 電圧制御：IGBT制御
• 電気パラメータ調整：相ごとの独立制御
• 選択可能な目標電圧：220-230-240V（L-N）/ 380-400-415V（L-L）
• 出力電圧精度：±0.5%
• 許容負荷変動：最大100%
• 許容負荷不平衡：100%
• 冷却方式：強制通風
• 使用周囲温度：-25/+45°C
• 保管温度：-25/+60°C
• 最大相対湿度：<95%（結露しないこと）
• 許容過負荷：150% 2秒
• 色：RAL 9005

計測・保護

• 計測：出力デジタルマルチメーター
• 過電圧保護：出力側クラスIIサージアレスタ
• 追加保護：EMI/RFIフィルター；保護バイパス（自動）

設置
屋内設置

バリアント — Aquarius ±20%/±15%
タイプ | 公称出力 | 最大入力電流 | 公称出力電流
ET20-20 | 20 kVA | 36 | 29
ET30-15 | 30 kVA | 51 | 43
ET30-20 | 30 kVA | 54 | 43
ET45-15 | 45 kVA | 76 | 65
ET45-20 | 45 kVA | 81 | 65
ET60-15 | 60 kVA | 102 | 87
ET60-20 | 60 kVA | 109 | 87
ET90-15 | 90 kVA | 153 | 130
ET90-20 | 90 kVA | 162 | 130
ET120-15 | 120 kVA | 204 | 173


バリアント — Aquarius ±30%/±25%
タイプ | 公称出力 | 最大入力電流 | 公称出力電流
ET10-30 | 10 kVA | 20 | 14
ET15-25 | 15 kVA | 29 | 22
ET15-30 | 15 kVA | 31 | 22
ET20-25 | 20 kVA | 39 | 29
ET20-30 | 20 kVA | 41 | 29
ET30-25 | 30 kVA | 57 | 43
ET30-30 | 30 kVA | 61 | 43
ET45-25 | 45 kVA | 86 | 65
ET45-30 | 45 kVA | 93 | 65
ET60-25 | 60 kVA | 116 | 87


仕様 / 技術データ

• 周波数：50Hz ±5% または 60Hz ±5%
• 電圧調整：IGBT制御
• 電気パラメータ調整：相ごとの独立制御
• 選択可能電圧：220-230-240V（L-N）/ 380-400-415V（L-L）
• 出力電圧精度：±0.5%
• 許容負荷変動：最大100%
• 許容負荷不平衡 [%]：100
• 冷却：強制通風
• 周囲温度：-25/+45°C
• 保管温度：-25/+60°C
• 最大相対湿度：<95%（結露しないこと）
• 許容過負荷：150% 2秒
• 色：RAL 9005
• 計測：出力デジタルマルチメーター
• 設置：屋内設置
• 過電圧保護：出力側クラスIIサージアレスタ
• 追加保護：EMI/RFIフィルター；保護バイパス（自動）
