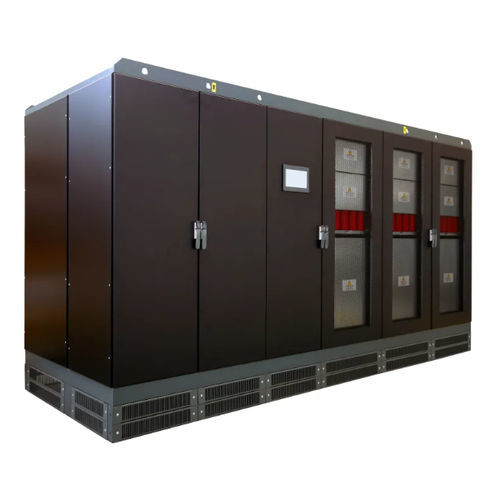

三相定電圧装置 ODYSSEY

自動電子

製品概要
三相電圧安定装置 Odyssey は、産業用電気設備の出力電圧を安定化するために設計されています。定格容量範囲：80–4000 kVA。IGBT 制御のダブルコンバージョントポロジーおよび相ごとの独立制御を採用。屋内設置用。入力電圧の変動、不平衡、過渡的なサージから接続機器を保護します。過負荷時は自動バイパスを装備。

技術仕様
周波数：50 Hz ±5% または 60 Hz ±5%
電圧調整方式：IGBT 制御（ダブルコンバージョン技術）
エネルギーパラメータ調整：相ごとの独立制御
選択可能な目標電圧：220 / 230 / 240 V（L-N）— 380 / 400 / 415 V（L-L）
出力電圧精度：±0.5%
許容負荷変動：最大 100%
許容負荷不平衡 [%]：100
冷却方式：強制通風
周囲温度：0 ～ +40°C
保存温度：0 ～ +60°C
最大相対湿度（結露しないこと）：<95%
許容過負荷：連続 110%、60 秒間 120%、>120% は自動バイパスで保護
色：RAL 9005
計装：

• 10" タッチパネル、多言語対応（同一イーサネットネットワーク上で専用ソフトによりリモートアクセス可能）

設置：屋内
通信システム：MODBUS TCP/IP
過電圧保護：

• 入力側：クラス I サージアレスタ
• 出力側：クラス II サージアレスタ

追加保護：

• 自動バイパス保護

主な特長

• 定格出力範囲：80 kVA ～ 4000 kVA（複数のモデルバリエーションあり）
• 選択可能な周波数：50 Hz ±5% または 60 Hz ±5%
• 選択可能な目標電圧：220 / 230 / 240 V（線‑対‑中性）および 380 / 400 / 415 V（線‑対‑線）
• 出力電圧精度：±0.5%
• 許容連続過負荷：110%；短期 120%（60 秒）；>120% は自動バイパスで処理
• 冷却方式：強制通風
• 動作周囲温度：0 ～ +40 °C；保存：0 ～ +60 °C
• 最大相対湿度（結露しないこと）：<95%
• 制御・監視：10" 多言語対応タッチパネル；イーサネット経由の専用ソフトでリモートアクセス可能
• 通信：MODBUS TCP/IP
• 過電圧保護：入力側クラス I、出力側クラス II のサージアレスタ
• 設置：屋内
