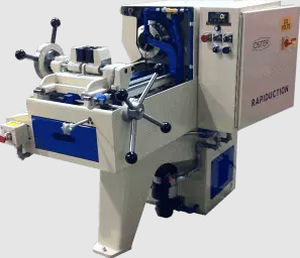

半自動ねじ切り機 792ALX

お気に入りに追加する

商品比較に追加する

特徴

特性: 半自動

詳細

概要
Oster 792ALX は産業用のパイプおよびボルトねじ切り用の高生産向け重作業機です。3種類のベッド長さにより、さまざまな部品長さと生産フローに対応します。

ベッド長さ：標準（7.5 in / ストローク 7-3/4 in）、ロング（15 in）、エクストラロング（25 in）の3種。
ボルトねじ：1/4 in～2-1/4 in（6 mm–57 mm）クラス2A、パイプ（NPT名目）：1/8 in～2 in（3 mm–51 mm名目）に対応。
可変主軸回転数：20～210 RPM。

ねじ切り能力と一般仕様
ボルトねじ能力：1/4 in～2-1/4 in（6 mm–57 mm）
パイプねじ能力（NPT名目）：1/8 in～2 in（3 mm–51 mm名目）
可変主軸回転数：20～210 RPM
最大ねじ長（再把持なし）：ベッド長により異なる
標準ベッド長：7.5 in（7-3/4 in）
ロングベッド長：15 in
エクストラロングベッド長：25 in
本体重量：900 lbs（約408 kg）
梱包重量：1040 lbs（約472 kg）

特長
792ALX は連続生産と繰り返し精度を念頭に設計されています。

自動センタリング迅速作動バイス台車
- 1/2 in～2 in 用に硬化合金鋼のグリッピングジョー、1/2 in 未満用の補助ジョーを備えたオープンタイプバイス。
- 滑らかな動作で積み込みが容易、確実な把持と自動センタリングを実現。
- 荷役を簡素化する可変ストックレストを装備。
調整可能なダイヘッドねじ切りストップ
- クイックセットのストップは設定したねじ長でダイヘッドを自動的に開き、同一長さの繰り返し切断を容易かつ正確に行います。
スピンドル内リーム＆面取り工具（オプション）
- オプションの #02871 リーム＆チャンファー工具により、切削直後のパイプねじを追加工程なしでリームおよび面取り可能。実棒の面取り用にも構成可能。
選べる3種類のベッド長
- 標準 – 最大ねじ長：7-3/4 in
- ロング – 最大ねじ長：15 in
- エクストラロング – 最大ねじ長：25 in

生産速度試験 – パイプねじ（時間当たり個数）
パイプ寸法 | 時間当たり個数
1/2 in x 6 in lg. | 211
1/2 in x 2 ft lg. | 211
1/2 in x 10 ft lg. | 163
1 in x 6 in lg. | 175
1 in x 2 ft lg. | 180
1 in x 10 ft lg. | 124
2 in x 6 in lg. | 138
2 in x 2 ft lg. | 138
2 in x 10 ft lg. | 91

生産速度試験 – ボルトねじ（時間当たり個数）
ボルト径 | 時間当たり個数
1/4 in | 220
3/8 in | 250
1/2 in | 215
5/8 in | 180
3/4 in | 187
7/8 in | 150
1 in | 157
1-1/8 in | 150
1-1/4 in | 150
1-3/8 in | 145
1-1/2 in | 130

利点

高量産時におけるCNC加工に対するコスト効率の高い代替手段。
高度な熟練作業者を必要としない標準的な繰り返し作業。
パイプおよびボルトのねじ切りを互換で処理でき、重要用途に対応する精度を提供。
半自動運転で生産現場に適する。
米国製。

ニッチな用途

アンカーボルト
建設用コンクリートアンカー
スプリンクラーや天然ガス配管などの配管用途
ガスタンク車のような非標準用途
海軍や潜水艦向けのハンガーボルト
除雪機の部品

回転式 X1 ダイヘッド – 注意事項
Oster X1 回転式ダイヘッドは、部品間のスピンドルの起動/停止を不要にし、長尺材の作業安全性を向上させ、右ねじ・左ねじを単一通過で切削できます。生産目安：約200ねじ端/時。

ねじ切り用切削油
Oster の OSTO ダークスレッドカッティングオイルはダイの寿命を延ばし、切りくずの付着や工具摩耗を防ぎ、保管安定性を考慮して配合されています。

デモ動画
利用可能な動画：#02871 リーム＆チャンファー工具によるねじ切りと端仕上げ、ボルトの基本操作、792A 機の基本情報。
