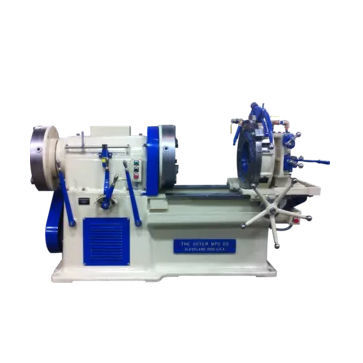

自動ねじ切り機 8R

製品概要
Oster 8R Rapiduction は、工場および現場での配管・ボルトのねじ切りに対応する産業用ねじ切り機です。重量級の堅牢な構造を持ち、手作業で仕上げられたガイドと軸受により位置決めと精度を確保します。前後のクラッチレバーと後部フランジ把持チャックにより、継手の取り付け・取り外しが容易です。

ねじ切り能力
標準配管対応径：2.5"～8"
標準ボルト対応径：2"～6"

主な仕様
主軸速度（可変）：7-9-14-21-26-42
キャリッジストローク：25"
長さ：98.5"
幅：50"
高さ：62.5"
正味重量：7,640 lb
出荷重量：7,940 lb

ダイヘッド交換不要
単一のダイヘッドで2.5"から8"までの全ての管径を、ヘッド・ホルダ・ダイスの交換なしにねじ切りできます（Symbol 8R ダイス使用）。

ラジアルダイス
M2 工具鋼製ダイスは耐久性のあるスチールホルダで確実に保持され、同一ピッチおよびテーパーの全サイズを1セットでカバーします。

付属品

• Victaulic タイプ溝加工工具アタッチメント — Victaulic 用の溝深さ、幅、配管端からの距離を確保するためのオプション。
• 8T 機種 — 精密 A.P.I. ねじ切り用バージョン；リードスクリュー、適正テーパ用アタッチメント、接線式チェーサーを備えたダイヘッドを組み込む。
• 追加アクセサリ：No.6 ニップルチャック、調整式パイプサポート、Oster ねじ切り油 "OSTO"。

標準装備品

• モーター：7.5 hp、1,200 rpm、3 相、60 Hz；230 または 460 V（他仕様のモーターも可）。
• モーター制御：逆転可能なマグネットスタータと押しボタン操作盤、機械操作部に 120 V の安全制御回路。
• ダイヘッド：ラジアル式クイックオープンタイプ、標準範囲に対応する調整機構。
• ダイホルダ：標準配管範囲をカバーする1セット。
• ダイス：1セット（Symbol 8R）、高速鋼、2.5"–8" をカバー。
• リーマ：スイングタイプ。
• 切断装置：旋盤式ブレード切断工具、ダブルVブロックセンタリング。
• 面取り工具：旋盤型、切断ブロックに取り付け。
• フロントチャック：強力な三爪ユニバーサルチャック。
• リアチャック：三フランジ爪、ユニバーサル把持。
• ゲージ：キャリッジ手輪に取り付けられた直接読み取りドラム式。
• オイルポンプ：内歯ギア式、自動反転機能付き。
• オイル：Oster "OSTO" ねじ切り油 30 ガロン。

ビデオ
Oster 8R ねじ切り機の動作を示すビデオがあります。

技術仕様

• 標準配管対応径：2.5"～8"
• 標準ボルト対応径：2"～6"
• 主軸速度（可変）：7-9-14-21-26-42
• キャリッジストローク：25"
• 寸法（L x W x H）：98.5" x 50" x 62.5"
• 正味重量：7,640 lb；出荷重量：7,940 lb
• モーター：7.5 hp、1,200 rpm、3 相、60 Hz（230 または 460 V）
• モーター制御：120 V 制御回路を備えた逆転可能マグネットスタータ
• ダイヘッド：単一ラジアル式クイックオープン（レンジ内でのヘッド交換不要）
• ダイス：高速鋼、Symbol 8R（2.5"–8" をカバー）
• リーマ：スイングタイプ
• 切断：ダブルVブロックセンタ付き旋盤式ブレード
• 面取り：旋盤型
• フロントチャック：三爪ユニバーサル把持
• リアチャック：三フランジ爪ユニバーサル把持
• ゲージ：キャリッジ手輪上の直接読み取りドラム式
• オイルポンプ：内歯ギア式、自動反転
• オイル容量：Oster "OSTO" ねじ切り油 30 ガロン
