半自動ねじ切り機 Oster 784

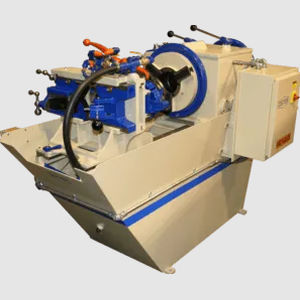

半自動ねじ切り機 - Oster 784 - Oster Manufacturing - 画像 - 2

お気に入りに追加する

商品比較に追加する

特徴

特性: 半自動

詳細

概要
Oster 784は、パイプおよびボルト用の容量4インチの専用産業用ねじ切り機です。生産量、部品サイズ、ねじの品質が重要な工場や現場作業向けに設計されています。精密に加工された部品と堅牢なベースを備え、連続稼働に適しています。

対応能力
標準パイプ範囲：3/8"〜4"
追加パイプ範囲*：1/4"
標準ボルト範囲：1/2"〜3"
追加ボルト範囲*：3/8"〜11/16"

一般仕様
主軸速度（可変）：16-23-35-51
キャリッジ移動量：15"
全長：5' 9"
全幅：3' 5"
全高：4' 4"
質量（正味）：1950 lbs.
出荷質量：2300 lbs.

Oster 784（4インチ容量）の利点

連続使用に耐えるヘビーデューティ構造と産業用コンポーネント。
2"パイプに対してフルテーパーを切るダイスは、競合品より広い切れ味。
2.5"〜4"用の大型ヘビーデューティダイスを装備。
標準の把持範囲は0.5"〜4"のパイプ、5/8"〜3"のボルト。補助把持チャックにより1/8"パイプ／1/4"ボルトまで対応可能。
鋳鉄製キャリッジ、精密加工部品、完全製作ベース。

ねじの種類 / ねじ形式

NPT（National Pipe Taper）
NPTF（National Pipe Taper-Fuel, Dryseal）
NPS（National Pipe Straight）
NPSL（National Pipe Straight-Locknut）
BSPT（British Standard Pipe Taper）
BSPP（British Standard Pipe Parallel）
UNC（Unified Coarse Pitch Threads）
UNF（Unified Fine Pitch Thread）
メートル並目
メートル細目
ACME
左右ねじ

考慮点

本機はオペレーター操作が前提；基本操作に特別な資格は不要です。
完全な自動化への適性は低め；手動または半自動ワークフローに適しています。

機能
切断、リーミング & 面取り
旋盤タイプの切断および面取り工具はダイヘッド後部の横桟に取り付けられています。リーマはスイング式で内部仕上げに優れます。

レバー式ダイヘッド
素早く開閉可能な取り外し式レバー操作のダイヘッドが2個あり、全パイプ・ボルト範囲をカバーします。いずれも正確なロック機構と、サイズ超過・不足の調整を同時に行える機能を備え、素早く工具不要でダイス交換が行えます。

モーター制御
逆転式マグネットスタータと押しボタンステーション、JOG-RUNセレクタで主軸のジョグ運転が可能で、ギア切替を容易にします。入力230/460V、機械制御は操作者保護のため120Vに変換されています。

モーターマウント & 伝達
モーターは調整可能なプレートに搭載され、3本のVベルトで選択式ギアトランスミッションを駆動します。Vベルトは衝撃を吸収し静粛で滑らかな動作を実現。すべての軸はボールベアリング支持です。

標準装備品

ダイヘッド - 2個（1つは〜2"用、もう1つは2-1/2"〜4"用）。
ダイス - 標準パイプ範囲1"〜4"をカバーする2セット。右ねじ仕様のみ。高速鋼Symbol QUAD（1"〜2"）と高速鋼Symbol 74（2-1/2"〜4"）の各1セット。左ねじはオプションのダイヘッドとダイスで対応可能。
リーマ - スイングタイプ。
カッター - 旋盤式ブレードタイプの切断工具、二重Vブロックのセンタリング装置付き。
面取り工具 - 切断ブロックに取り付け。
フロントチャック - レンチ不要の三爪ユニバーサル把持チャック。
リアセンタリングチャック - レンチ不要の三爪ユニバーサルセンタリングチャック。
モーター - 5 hp、1800 rpm、3相、60 Hz。230 または 460 V（他電動機あり）。
モーターコントロール - 逆転式マグネットスタータと安全な120V制御回路を備えた押しボタンステーション。
ゲージ - キャリッジ手輪に取り付けられた直接読み取りドラム式。
オイルポンプ - 駆動モーターによりVベルトで駆動。
オイル - ねじ切り用油、10ガロン — Oster "OSTO"。
