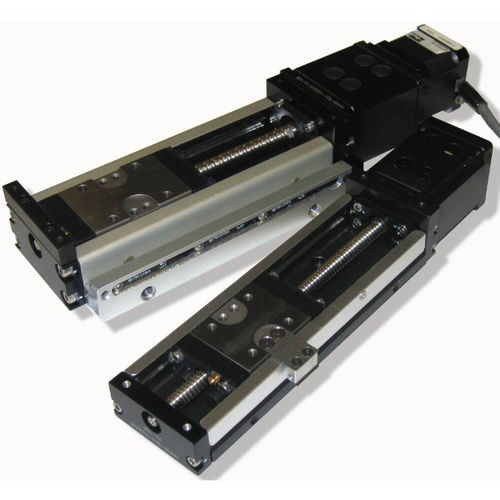

リニア位置決めテーブル 402XE

電動多軸精密

402XEシリーズテーブルは、駆動系およびガイドとして高度に統合されたモノキャリアを採用しています。幅わずか50mmでありながら、ストロークは最大220mm、許容荷重は最大883Nに達し、そのサイズと性能から、ライフサイエンスから電子機器製造に至るまで幅広い用途に最適です 402XEシリーズのリニアポジショナーは、堅牢なスチール製Uチャンネルボディと一体型の精密ボールねじを組み合わせています。このステージの設計は、ガイドシステムと駆動系が密接に統合されているという点で独自性があり、これにより極めてコンパクトでコストパフォーマンスに優れ、かつ高精度を実現しています。 本シリーズのステージは、さまざまな可搬荷重に対応するため3種類のプロファイルサイズが用意されており、多軸システムへの組み込みも容易です。設計負担を最小限に抑えるため、402XEの性能に適合するさまざまなステッピングモーターおよびサーボモーターが事前に選定されています。 402XEは、ライフサイエンス、電子機器製造、半導体、さらには一般的な機械製造に至るまで、幅広い用途で採用されています。 対象市場： • ライフサイエンス • 電子機器製造 • 半導体 • 一般的な機械製造 特長・メリット： • フレーム幅 50.5 mm • 70～220 mmの4種類の標準ストローク • 位置決め繰り返し精度：±5ミクロン • 最高速度：250 mm/秒 • 高度に統合された高精度ボールねじ駆動系およびガイドシステム • 最大積載荷重：882 N • 最大推力：167 N • インラインおよびパラレルモーターマウント、ならびにモーター搭載オプションを標準装備 • 駆動系およびガイドシステムを大きな異物から保護するためのハードカバー（オプション） • CEおよびRoHS準拠を標準装備 • 標準的な多軸システム • クリーンルーム対応
