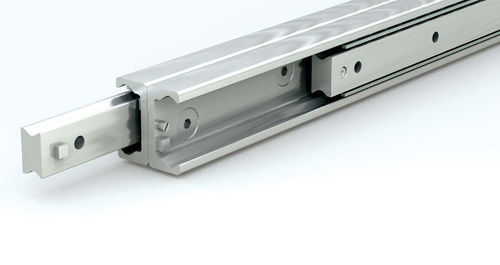

総拡張式リニアシールド SDB series

伸縮自在引き出し重積載

概要リアマウント式引出しスライドは、後部の取り付け面から支持されるテレスコープ式の直線レールアセンブリで、フルエクステンション動作を目的としています。SDB Seriesは、2本の焼入れ鋼製SDPレールを背中合わせに配置した剛性の高いテレスコープ構成を採用しており、内部スライダがレールの公称長さを超えて伸長できるため、コンパクトな取り付け寸法から長い到達距離を実現します。側面取り付けが困難な場合、狭い構造からのアクセスが必要な場合、または片持ち荷重が全ストロークで安定している必要がある場合に有用です。SDBスライドは、重荷重および産業用途の引出しに向けて設計されており、案内運動、荷重支持、伸長時の剛性を提供します。

特長

• 伸長テレスコープ動作：ストロークが個々のレール長を超える
• 設計の柔軟性：単方向および双方向ストローク構成が利用可能
• 最大ストローク：最大2,026 mm
• 利用可能なレール長：130 mm〜1,970 mm
• 耐荷重：最大3,092 N
• 背中合わせのレール配置：伸長時の剛性が向上
• 構造：焼入れ鋼SDPレール；典型的なバリアントは耐食性と滑らかな動作のために焼入れ亜鉛めっき鋼と精密ボールガイドを示す

よくある質問

• 背面取り付け（リアマウント）引出しスライドとは何ですか？ リアマウント引出しスライドは、後部取り付け面から支持される直線レールアセンブリで、側面支持なしに要素が外側へ伸びる片持ち荷重を運ぶことを目的としています。側面取り付けが実用的でない場合や、コンパクトなベースから長い到達距離が必要な場合に使用されます。
• 側面取り付けの代わりにリアマウントを使用すべき時はいつですか？ 側面のアクセスが制限されている場合、荷重を固定された後部支持から外側へ伸ばす必要がある場合、あるいはコンパクトな取り付けで長い到達距離が必要な片持ちや深いアセンブリに対してリアマウントを選択します。

仕様

• シリーズ名：SDB Series
• レール構成：背中合わせに取り付けられた2本の焼入れ鋼SDPレール（テレスコープ式）
• 最大ストローク：最大2,026 mm
• 利用可能なレール長：130 mm〜1,970 mm
• 耐荷重：最大3,092 N
• 方向オプション：単方向および双方向ストローク構成
• 材料／仕上げ：焼入れ鋼レール；バリアントは耐食性のための焼入れ亜鉛めっき鋼と精密ボールガイドを示す
• 典型的なプロファイル例：43 mmプロファイル（43 mm幅の複数バリアントと異なるストローク）
• 用途：重荷重用引出しスライド、産業用引出しレール、片持ち荷重、狭い構造でのアクセス、コンパクトな取り付けからの長い到達距離
