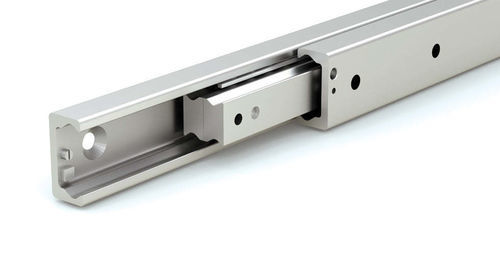

総拡張式リニアシールド SDF series

引き出し重積載スチール製

概要
面付け（フロントマウント）引出しスライドは、前面取り付け面から支持され、ボールケージ機構を中心に構成された伸縮式リニアレールアセンブリで、スムーズな伸縮を実現します。面付け構成ではレール部が対向（面対面）に配置され、ボールケージや転動体を覆う閉じたプロファイルとなり、埃、破片、木くずなどの軽度な汚染から保護します。SDFのヘビーデューティ系列は、この面対面配置で硬化鋼のSDPレールを使用し、産業用途でのフルエクステンション（全伸長）移動を実現します。

用途

• 工場床面
• 包装機械
• 木工機械
• 産業用筐体
• サービスパネルおよび機器アクセス

主な特長

• 防塵設計：閉じた面付けプロファイルがボールケージと転動体を破片から保護
• 誘導されたフルエクステンション移動のための面付け式伸縮構成
• ヘビーデューティ用途向けの硬化鋼SDPレール
• 単方向および双方向ストローク構成を選択可能
• 最大ストローク：最大2,026 mm
• 利用可能なレール長さ：130 mm〜1,970 mm
• 耐荷重：最大1,909 N
• 公称サイズの例：SDF43バリアントは43 mm

仕様

• シリーズ：SDF (SDF Series)
• タイプ：面付け、フルエクステンションの伸縮式引出しスライド
• 機構：ボールケージスライド（転動体）
• レール材質：硬化鋼（SDPレール部）
• 構成：面対面のレール配置（閉じたプロファイル）
• ストロークオプション：単方向および双方向ストローク構成
• 最大ストローク：最大2,026 mm
• 利用可能なレール長さ：130 mm〜1,970 mm
• 耐荷重：最大1,909 N
• 粒子耐性：防塵仕様；ボールケージを埃、破片、木くずから保護
• 公称サイズの例：43 mm（SDF43バリアント）
• 典型的な用途：工場床面、包装機械、木工機械、産業用筐体、サービスパネル
