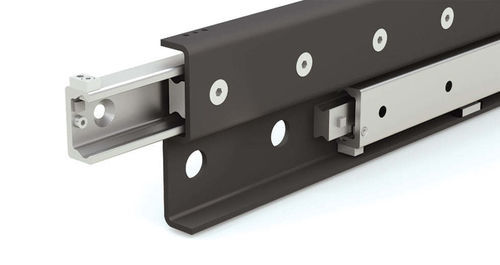

総拡張式リニアシールド SDS

引き出し重積載スチール製

概要
全引き出し式ドロワースライドは、ボールケージ方式のスライド機構を中心としたテレスコーピング（伸縮）リニアレールアセンブリで、荷重を支えるプラットフォームが取り付け構造の外側まで有効長いっぱいにスライドして、トレイ、パネル、容器、プラットフォームなどを露出させます。並列（サイド・バイ・サイド）タイプは、荷重の同じ側に2つのレールセクションを並べて配置し、幅が制限される一方でガイドされた動き、剛性、荷重支持が必要な用途に対して細長い梁状の構造を作ります。

SDS S-Beam 並列の特長
PBC Linear の SDS S-Beam 耐荷重スチールドロワースライドは、2本の硬化鋼 SDP レールを並列配置して、狭い産業設計向けのコンパクトで剛性の高いスライドシステムを作ります。レールを肩寄せに配置することで、SDS シリーズはたわみを低減し、荷重下での滑らかな伸長を支えつつ位置合わせを制御します。SDS 構成は、最大突出を重視するリアマウントタイプや、汚染対策でレールを覆うフェースマウントタイプとは異なります。SDS 並列スライドは、狭い取り付けスペースに耐荷重の全伸長機能を組み込むために設計されています。

主な機能的特性

• 低摩擦ガイダンスのためのボールケージ式スライド機構を用いたテレスコーピングリニアレールアセンブリ
• 狭い取り付けスペースと剛性向上のための並列（同一側）レール配置
• スペース制約のある重負荷用途に最適化された S-Beam プロファイル
• 硬化鋼 SDP レール；産業用バリアントでは一般に亜鉛めっき仕上げ
• 取り付け構造からトレイ、パネル、容器、プラットフォームを完全に露出させる設計

用途
幅が限られているが剛性と制御された動きが重要な場合に、片側のみで耐荷重の全引き出しガイダンスを必要とする産業・商業用途（例：狭幅の機械トレイ、片持ち機器プラットフォーム、産業用容器や引出し）。

技術仕様

• シリーズ名：SDS S-Beam (Side-by-Side)
• 機構：ボールケージ転動要素（テレスコーピングボールスライド）
• レール材質：硬化鋼 SDP レール（産業用スライドは一般に亜鉛めっき）
• 取り付け方式：並列 / 同一側（2本のレールを肩寄せ）
• 観測される公称レール幅：28 mm（SDS28S）および 43 mm（SDS43S）
• 利用可能なレール長（サイト記載）：290 mm ～ 1,570 mm
• 最大ストローク（記載）：最大 1,520 mm
• 耐荷重（記載）：最大 5,578 N
• 設計目標：狭いレイアウト向けに薄型プロファイルとしつつ、荷重下での剛性と制御された伸長を維持
