総拡張式リニアシールド SDC series

ボールベアリング引き出し重積載

概要

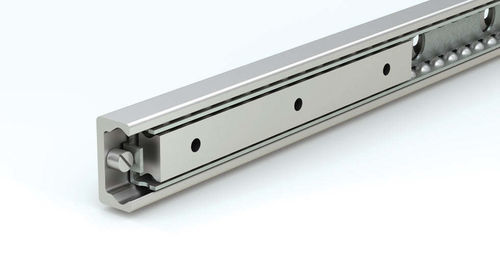

C形ガイドレールを持つボールベアリング式リニアスライドで、内蔵キャリッジを固定されたC形外部レール内に保持する設計です。SDCシリーズは精密ボールケージと硬化鋼レールを採用しています。内部キャリッジが荷重を支持し、ボールケージがキャリッジとレール面の間で鋼球を保持して、低摩擦の転がり接触と均等な荷重分散を実現します。

動作原理
内部キャリッジは固定されたC形レール内で押し出しまたは引き込まれます。ボールケージはキャリッジとレールの間を浮動し、通常キャリッジの移動距離の約半分を移動します。統合された機械式エンドストップがレール長内での移動を制御し、内部部品を保護しつつレールの外形内での運動を維持します。

利点と用途

• C形エンベロープ内で運動が収容されるため保護された動作と異物耐性が得られます
• 低摩擦の転がり接触と分散荷重経路により高荷重下での長寿命を実現します
• 単一レール上で複数の内部キャリッジを動作させることでモジュール式の高容量システムに対応可能です
• 代表的な用途：重量級の産業用プラットフォーム、大型アクセスパネル、ロボットステージングシステム、機械アクセスシステムなど、収容された直線運動を必要とする堅牢な用途

特長

• C形の閉断面構造：内部スライダがレール外形内に保持されます
• キャリッジと分離されたボールケージ：鋼球がキャリッジとレール面の間に保持されます
• 複数スライダ対応：モジュール式およびマルチキャリッジ構成に対応
• 単方向および双方向のストロークオプション
• 移動を制限・保護する統合機械式エンドストップ
• 封止形状により内部部品を異物から保護しつつガイド運動を維持

仕様

• シリーズ: SDC Series
• 最大ストローク: 最大1,310 mm
• レール長さ（標準）: 130 mm〜1,970 mm
• 許容荷重: 最大65,272 N
• キャリッジストロークに対する内部キャリッジの典型的な移動: ボールケージは通常キャリッジの移動距離の約半分を移動
• 単方向および双方向ストローク構成で提供
• 製品形状の例（参考）: SDC43バリアント（掲載の内部寸法例）：例 SDC43N-1330-610 — レール幅43 mm、レール長1330 mm、内部キャリッジ610 mm
