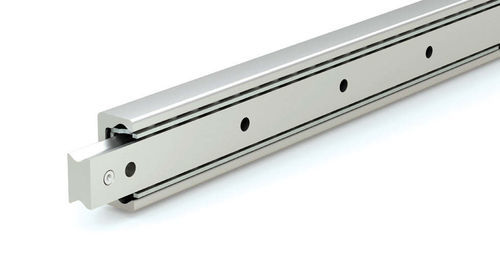

引き出しリニアシールド SDP series

重積載耐腐食性

概要
部分伸縮の重荷重用引き出しスライド（SDPシリーズ）は、内部スライダ、精密ボールケージ、硬化外側レールで構成されるテレスコピック型の鋼製レールアセンブリです。部分伸縮設計により、荷重を支えるプラットフォームはレール長の一部のみを伸ばし、構造内部で支持されたままコンパクトかつ安定した動作を実現します。PBC LinearのSDPシリーズは、単独の部分伸縮スライドとして、またリア取付け、フロント取付け、並列配置などのモジュールとして使用できます。

主な利点

• 全伸長が不要な用途での制御された誘導動作に適した部分伸縮
• 装置フレームへの統合を容易にするコンパクトな設計
• 耐食仕上げを施した硬化鋼製構造
• 荷重下で安定した動作を提供する精密ボールガイド

用途

• 機械トレイ、工具収納および機器用引き出し
• サービスパネルおよび機械アクセスドア
• 自動化システム、産業用ストレージおよびラック
• 限られた移動量で運用される軽量の移動機器やラック搭載筐体

製品例（代表）

• Steel Drawer Slide SDP43S-1970 — Partial Extension — サイズ: 43 mm — ストローク: 1013 mm
• Steel Drawer Slide SDP43S-1890 — Partial Extension — サイズ: 43 mm — ストローク: 963 mm
• Steel Drawer Slide SDP43S-1810 — Partial Extension — サイズ: 43 mm — ストローク: 928 mm
• Steel Drawer Slide SDP43S-1730 — Partial Extension — サイズ: 43 mm — ストローク: 878 mm

仕様 / 技術的諸元

• 設計: 内部スライダと精密ボールケージを備えた部分伸縮テレスコピック鋼製スライド
• 最大ストローク: 最大1013 mm
• 使用可能レール長: 130 mm〜1970 mm
• 代表的なプロファイル: 43 mmレール幅（SDPシリーズの例）
• 高耐荷重: 最大24,230 Nをサポート
• 構造: 硬化鋼レール
• 仕上げ: 耐食性仕上げ
• ガイダンス: 滑らかで再現性のある動作を実現する精密ボールガイド
• 用途例: 機械トレイ、サービスパネル、機器収納、自動化システム、産業用ストレージ、アクセスドア、移動機器
