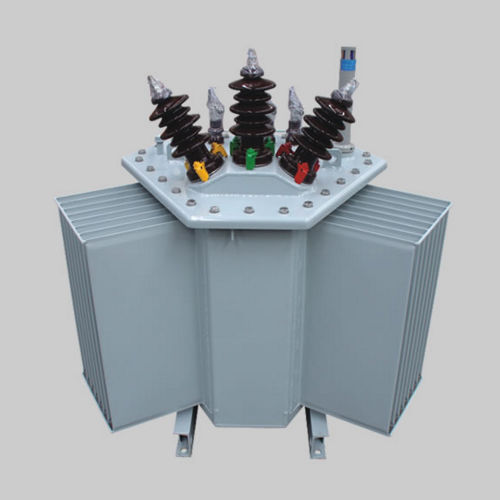

配電変圧器 S13-M.RL

油入工業用電気回路網用

S13型3次元巻線コア変圧器の容量範囲は30～1600KVAです。コアは、内枠と外枠が巻き付けられた三相3柱構造を採用しています。本変圧器は、機械化度が高く、積層率も大きくなっています。 高圧・低圧コイルは鉄心柱に連続的に巻かれており、同心度が良好で、コイルの巻きが密になっている。主な技術的・経済的指標は、同種の製品における国際的な先進レベルに達している。 S13シリーズの巻線コア配電変圧器は損失が低く、その負荷損失は新型S11積層コア配電変圧器と同等です。GB/T6415-2008 1と比較して、平均無負荷損失は50％低減しています。主要材料の消費量が少なく、軽量です。 無負荷電流は小さく、磁束は冷間圧延ケイ素鋼板の格子方向に完全に配向しています。その低騒音性は、JBAT10088-2004の基準値と比較して約3～5dB低減されています。短絡耐性が強く、高い信頼性を備えています。 クランプ要素は主に巻線に張力をかけ、鉄心ヨーク絶縁体とラダー型パッドが一体となっているため、変圧器本体には均一な圧力が加わる。鉄心：30Q120冷間圧延ケイ素鋼板を使用している。 コアは、内枠および外枠が巻き付けられた三相三柱構造であり、コア柱は多段段付き円筒形断面となっています。巻き付けコアは真空中で焼鈍および成形されています。上下のクランプ要素のネジにより、変圧器本体を張力固定します。
