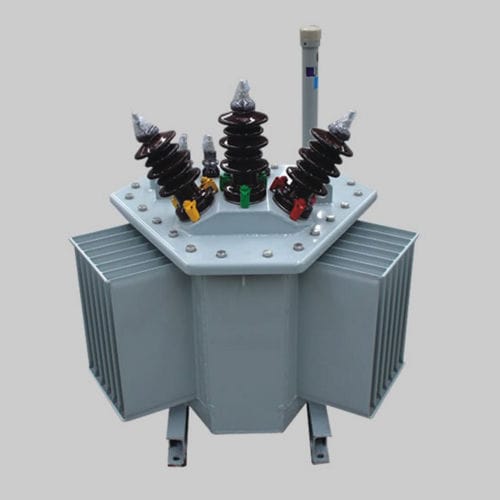

配電変圧器 S11-M.RL

油入工業用屋内サービス用

S11型3次元巻線コア変圧器の容量範囲は30～2500KVAです。コアは、内枠と外枠が巻き付けられた三相三柱構造を採用しています。本変圧器は機械化度が高く、積層率も大きくなっています。 高圧コイルと低圧コイルは鉄心柱に連続的に巻かれており、同心度が良好で、コイルの巻きが緻密である。主要な技術的・経済的指標は、同種の製品において国際的な先進レベルに達している。 S11型3次元巻線コア変圧器の容量範囲は30～2500kVAです。コアは、内枠および外枠が巻き付けられた三相三柱構造となっています。この変圧器は機械化度が高く、積層率も大きくなっています。 高圧および低圧コイルはコア柱に連続的に巻かれており、これにより同心度が良好で、コイルがしっかりと巻き付けられています。主要な技術的・経済的指標は、同種の製品における国際的な先進レベルに達しています。S11シリーズの巻線コア配電変圧器は損失が低く、その負荷損失は新型S11積層コア配電変圧器と同等です。 GB/T6415-2008 1と比較して、平均無負荷損失は20％低減しています。主要材料の消費量が少なく、軽量です。無負荷電流は小さく、磁束は冷間圧延ケイ素鋼板の格子方向に沿って完全に配置されています。 その低騒音性は、JB/T10088-2004の標準値と比較して約3～5dB低減されています。短絡に対する耐性が強く、信頼性が高いのが特徴です。クランプ要素は主に巻線を張力をかける役割を果たし、鉄心ヨーク絶縁体とラダー状のパッドは一体成型されています。
