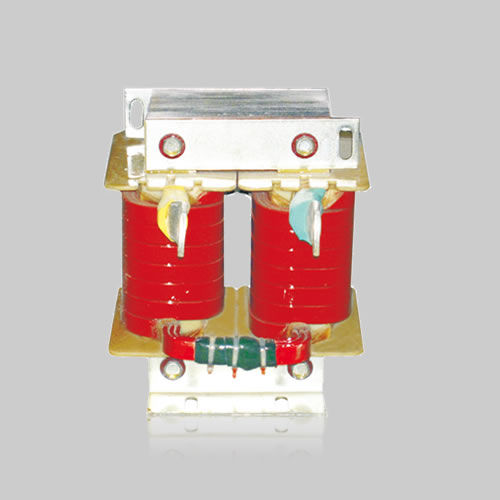

電源変圧器 DCL

注型樹脂HVDCAC

フィルタリアクトル（DCフラットウェーブリアクトルとも呼ばれる）は、コンバータのDC側に適用され、リアクトルに流れる電流は交流成分を含む直流電流である。これは、直流電流の交流成分を一定の範囲内に維持する。 これは、並列コンバータの直流側に適用され、間欠制限を低減し、循環ライン内の循環を制限するとともに、直流の高速遮断、故障電流の制限、電流上昇率の制限にも用いられる。これは、電流・電圧型インバータの中間直流平滑回路で使用され、電力の平滑整流に用いてリップルを除去することができます。平滑リアクトルは、整流後の直流回路で使用されます。 整流回路のパルス数は常に限られており、直流電圧の出力には常にリップルが生じます。このリップルは有害であるため、平滑リアクトルによって抑制する必要があります。直流送電には平滑リアクトルが装備されており、これにより理想的な直流出力に近づきます。 平滑リアクトルとDCフィルタは、高電圧DC-DC変換ステーションのDC高調波フィルタ回路を構成しています。平滑リアクトルは、各コンバータのDC出力とDC回路の間に直列接続されており、HVDC変換ステーションにおける重要な設備の一つです。 平滑リアクトルとDCフィルタは、合わせてDC T型高調波フィルタネットワークを構成し、ACパルス成分を低減し、高調波の一部を除去することで、DC線路による通信への干渉を低減し、高調波がADKUSの不安定性に及ぼす影響を回避します。 特徴 直流フラットウェーブリアクトルは、主に電力系統の品質向上および回路の力率改善に使用されます。主に鉄心とコイルの2つの部分で構成されており、
