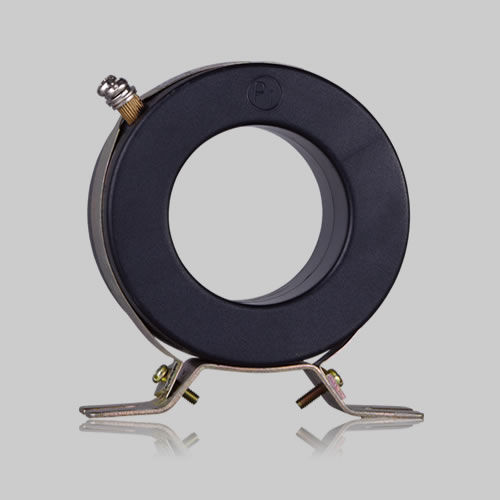

変流器 LMK

モールド屋内サービス用保護用

LMK3-0.66シリーズ変圧器は屋内用変流器であり、定格周波数50Hzまたは60Hz、定格電圧0.66kV以下の回路に適用されます。これは、計測器、リレー保護装置、制御装置へ信号を伝送するために使用されます。 また、計測・保護・制御装置を高電圧から絶縁します。 GB1208-2006規格に準拠しています。 ► 通常の動作条件 3.1 - 周囲温度：-5℃～+40℃ 3.2 - 湿度：80％以下 3.3 - 標高：1000m以下 3.4 - 設置場所：屋内、金属粉塵や著しい振動がない場所。 ► 主な技術仕様 5.1 - 定格電圧：0.66kV 5.2 - 定格周波数：50Hz または 60Hz 5.3 - 定格一次電流：10A、12.5A、20A、25A、30A、40A、50A、60A、75A 5.4 - 定格二次電流：1A または 5A 5.5 - 二次負荷力率：0.8（遅れ） 5.6 - 定格出力：2.5VA、5VA、10VA、15VA、20VA 変流器の定格負荷が5VAまたは10VAの場合、下限負荷は3.75VAとなります 変流器の定格負荷が10VA以上の場合、下限負荷は 定格負荷の4分の1となる。 5.7 - 精度等級：1.0、0.5、0.2、0.5s、0.2s 5.8 - 絶縁抵抗：一次コイルと二次コイル間、または一次コイルと接地間：20M以上であること。 5.9 - 商用周波数耐電圧：3kV（実効値）に耐えること
