薄型型枠 DUO

帆布用

概要
DUOは、壁、基礎、柱およびスラブ向けに設計された軽量のモジュラー型枠システム（テクノポリマー製）です。個々の部材は25 kgを超えないため、手作業による取り扱いが可能で、クレーンや輸送の必要性を低減します。型枠の面板は交換可能で、最大で100回程度の再利用が可能です。部材はリサイクル可能で、材料をフライス加工して新しいパネルや部品として再利用できます。

主な利点と適用分野

• 壁、基礎、柱、スラブ向けの汎用軽量型枠。
• 部材の軽量化（≤25 kg）により現場での取り扱いが容易で、クレーン使用を抑制。
• 面板は工具をほとんど使わずに短時間で交換可能で、寿命は最大で約100回。
• 湿気や紫外線、低温などの環境影響に対する耐性が高い。リサイクル可能な材料を使用。
• ハンマーを使わない静音作業が可能。

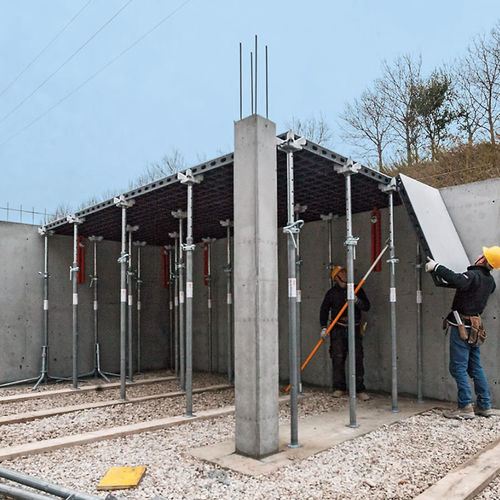

• スラブ施工時はパネルを下から掛けて起こす方式が可能で、安全な位置から作業が行えます。

使用上の注意 / 作業性

• 現場で直感的かつほぼ工具不要で組立てられるよう設計されています。
• 耐久性と作業性を最適化し、効率的な取り扱いを実現しています（例：Concrete Houseプロジェクト）。
• 面板の寿命が長く、簡単なビス固定で現場でも短時間に交換・修理が可能です。

技術仕様 / 性能

• システム種別：基礎、壁、スラブ、梁、柱用のシステム型枠。
• 要素の高さ：0.60 m | 1.35 m。
• 要素の幅：0.10 m | 0.15 m | 0.30 m | 0.45 m | 0.60 m | 0.75 m | 0.90 m。
• 実現可能な柱断面：0.10 m | 0.15 m | 0.30 m | 0.45 m | 0.60 m | 0.75 m | 0.90 m。
• 新しいコンクリートの圧力：最大 50 kN/m²（壁） | 最大 80 kN/m²（柱）。
• 材料：ポリマー系複合材料（Polytech）、面板：ポリプロピレン。
• 規格：DIN 18202 表3 行6 による平坦性。
• スラブ厚：DIN EN 12812 による最大許容スラブ厚 30 cm。
• 重量：23.5 kg/m²。
• その他：垂直・水平両用の非常に軽いパネル型枠。高い環境耐性。リサイクル可能。ハンマー不要の静音施工。
