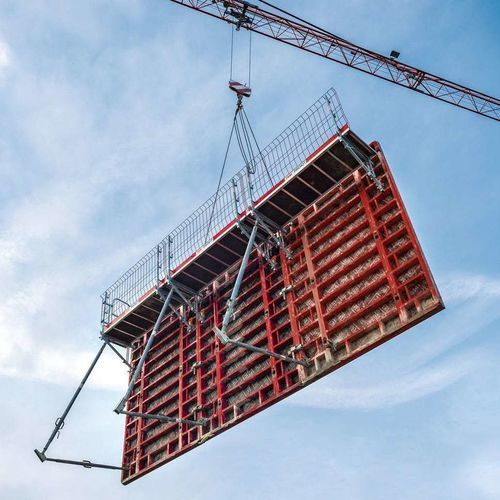

帆布用型枠パネル MAXIMO

ベニヤ板

概要
MAXIMOは、壁および柱の打設を迅速かつ費用対効果よく行うためのパネル型枠システムです。PERIが開発した一側施工のMXアンカー技術（MX 15 / MX 18）により、アンカー取付け作業を加速し、現場の作業人員を削減しつつ、均整の取れた目地・アンカーパターンによる良好なコンクリート仕上げを実現します。

主な特長

• 一側施工のMXアンカー技術：スペーサーチューブやコーンを不要とし、迅速なアンカー施工を実現。
• アンカーポイントの最適化と中心配置により材料使用を削減し、仕上がりを向上。
• MX 18は最大壁厚60 cmまで使用可能。両側操作可能な代替アンカー（DW 15 / DW 20）も利用可。
• フレームは粉体塗装、もしくは熱浸亜鉛＋粉体塗装仕様でコンクリートの付着を抑え清掃を容易に。

用途 / 現場での性能

• 高品質なコンクリート仕上げを要求する建築現場（高級住宅、地下駐車場、シャフト、トンネル等）の壁・柱の効率的な型枠工に適合。
• 従来のパネル型枠に比べ、同等条件下で作業時間を最大50%低減することが確認されています。
• 円形型枠RUNDFLEX、円柱用SRS、TRIOパネル型枠との互換性あり。

バリエーションとオプション

• 要素高さ：2.70 m、3.00 m、3.30 m、3.60 m。MAXIMO 300 / MAXIMO 360 の高尺対応は要問い合わせ。
• 要素長さ：0.30 m | 0.45 m | 0.60 m | 0.90 m | 1.20 m | 2.40 m。
• 延長高さ：0.30 m | 0.60 m | 0.90 m | 1.20 m。
• 付属品：MXP作業プラットフォーム、MXKブラケットシステム、シャフト用MX Shaft Corner、積層用BFDアライメントカプラなど。

追加の利点 / 使いやすさ

• 一側施工により現場での必要人員が減少し、施工が簡素化されます。
• BFDアライメントカプラは面一で気密な接続を可能にし、最大5.40 mまでの積層や最大10 cmの補正に対応します。
• 安全用アクセサリや支保工（MXK、MXP、MXカウンターレールホルダー、RS支柱、脚立など）により安全な取扱いをサポート。
• モジュール式プログラムとアクセサリ互換性により現場での柔軟性と物流が向上。

仕様 / 技術データ

• システム種別：パネル型枠
• 要素高さ：2.70 m | 3.00 m | 3.30 m | 3.60 m
• 要素長さ：0.30 m | 0.45 m | 0.60 m | 0.90 m | 1.20 m | 2.40 m
• 延長高さ：0.30 m | 0.60 m | 0.90 m | 1.20 m
• 材料：スチール（フレーム）；型枠材：Finply 18 mm またはオールプラスチック
• 組立時間：単体要素（単回/複数回使用）：0.20–0.38 h/m²；組合せ時：0.15–0.23 h/m²
• 許容打設圧：80 kN/m²
• アンカー技術：一側施工 MAXIMO アンカー MX 15 / MX 18；代替：DW 15、DW 20
• 封止技術：ねじ式プラグ、リベットプラグ、繊維コンクリートプラグ（DK）など、各種試験証明書あり
• 接続技術：BFDアライメントカプラ（面一・気密）— 積層、補正、突出部、コーナー/端部対応
• 規格：DIN 18202 表3 行7 による平坦性
