ブレース架構 SB

製品概要

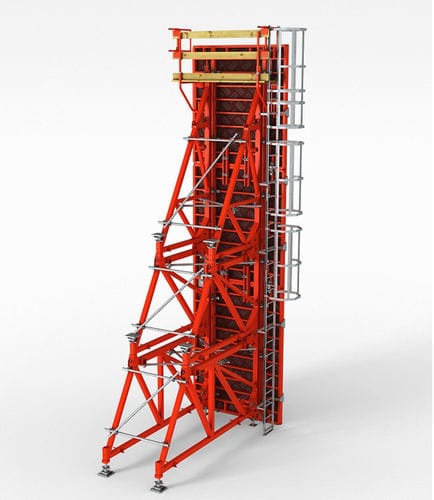

SB ブレースフレームは、片側型枠の打設で高さ 3.00〜8.75 m の荷重を確実に下部躯体や基礎へ伝達する支持フレームです。PERI の壁用型枠システムと互換性があり、水平配置での重荷重用コンソールとしても使用できます。

適用例

• 片側型枠での壁や構造部材のコンクリート打設時に、打設圧力を基礎へ伝達
• 水平配置での重荷重用コンソール（張り出し部、スラブ端部、柱頭など）としての利用
• PERI の壁型枠システムとのモジュール統合による現場適応

典型的な用途 / 特長

• 汎用性：すべての PERI 壁型枠システムと併用可能
• 迅速な組立：連結部品はフレームに予め装着されており、追加部品なしで接続可能
• 輸送・物流の最適化：部材形状をトラック・コンテナ寸法に合わせて輸送効率を確保

技術仕様

• システム種別：支持フレーム
• 打設高さ：3.00 m〜8.75 m
• 打設コンクリート圧：最大 60 kN/m² まで
• 荷重（引張・圧縮）：DW 15 アンカー：180 kN、DW 20 アンカー：300 kN、DW 26 アンカー：500 kN
• その他：PERI V タイホルダーおよびアドバンスカプラーにより、45° の正確なタイロッド取付が可能で、安全な荷重伝達と高い安定性を実現
