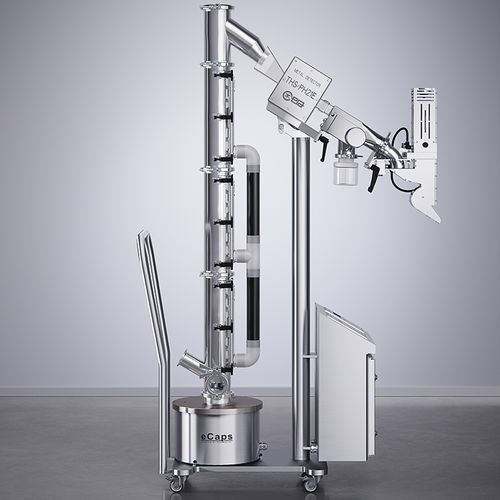

医療用研磨機 eCaps

ブラシ用ドラム式

概要
生産環境におけるカプセルの仕上げ向けに設計されたeCapsは、400 mmモジュールセグメントで構成されたオープン設計のカプセルポリッシャーです。サイズ000〜5のカプセルに対応し、金属検出器、空カプセル除去装置、ドラム供給システムと統合できます。

主な利点

• 特許取得の回転ブラシモジュールによる安定した研磨性能
• 全てのサイズと重量で100％の自動排出
• CEIA、LOCK、SAFELINEの金属検出器に対応
• モジュール式により3段の搬送高さ（1000 / 1400 / 1800 mm）を実現
• cGMP設計で取り扱い・洗浄が容易

モジュラー昇降と研磨
eCapsは400 mmのモジュールセグメントで構成され、各セグメントに特許の回転モジュールを備え、カプセル（サイズ000–5）を引き上げ、除塵し、研磨します。ポリッシュセグメント間の完全な互換性により、レイアウトや生産量に応じた迅速な再設定が可能です。

高効率な真空流
均一な真空流と専用設計の吸引窓により、高い研磨性能とあらゆる形状のカプセルに対する完全な排出を実現します。工具不要の簡素化された構造は部品点数を削減し、組立・分解・洗浄を迅速化します。

金属検出の統合
コンパクトなステンレスフレームは設置面積と滞留ゾーンを最小限に抑えつつ、Ceia、Lock、Safelineの金属検出器を搭載できます。高精度の検出と迅速な排除機構により、製品品質を保護します。

仕様（技術仕様）

• 昇降高さ：1000、1400、1800 mm
• 梱包：木製箱
• 正味重量：170 kg
• 設置寸法：480 mm × 760 mm
• 投入高さ：514 mm
• 対応金属検出器：Lock Insight；Ceia THS/PH21 EE
• 排出口シュート：TC ASME BPE 2.5"；TC ISO 1127 DN50
• ヘッド開口：100 mm × 40 mm（CE）；98 mm × 35 mm（LI）
• ステンレス精度：0.50 mm
• フェロ精度：0.30 mm
• 非フェロ精度：0.35 mm
• 最小製品サイズ：Caps 5
• 最大製品サイズ：Caps 000
• 搬送調整：ブラシ回転速度
• 自動排出：あり
• 必要排気量：調整可能 110–150 m3/h — 圧力損失 150–2000 Pa
• ダスト排気接続：TC ISO 1127 DN50
• 必要圧縮空気：該当なし または 350 l/min — 最小 4.5 bar
• 圧縮空気接続：Ø 8 mm
• 電源：110 V〜230 V ±10 %
• 周波数：50 Hz / 60 Hz
• 騒音レベル：<68 dB(A)
• 動作温度：15–25 °C
• 最大相対湿度：60 %
• 封じ込めレベル：オープン設計
• 非金属接触部材：POM C — ナイロン — シリコーン
• 金属接触部材：ステンレススチール 316L
• 接触部仕上げ：Ra ≤ 0.8 µm
• フレーム部材：ステンレススチール 304
• フレーム仕上げ：ブラッシュド 320
• フレーム車輪装着：あり
• IQ-OQプロトコル：利用可
• 材料証明書：利用可
• 製品種別：Capsule
• 機能：研磨；金属検出
• 用途分野：製造
• 製品シリーズ：eRange
