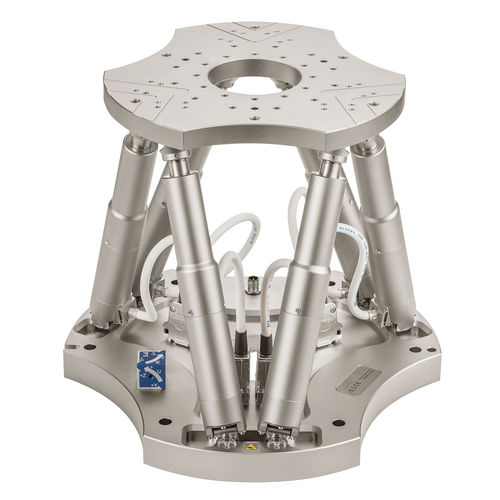

6脚配置システム H-840.G2IHP
6 軸工業用コンパクト

6脚配置システム
6脚配置システム
お気に入りに追加する
商品比較に追加する


特徴

軸の数
6 軸
構造
6脚
応用
工業用
その他の特徴
コンパクト

詳細

安価で高精度 - 最大20ナノメートルステップ - 最大40kgの荷重に対応 - トラベルレンジ:±50mm / ±30°まで - 繰り返し精度:±0.1 µm - BLDCモーター - あらゆる方向に動作 H-840.G2IHPは、X、Y方向に40nm、Z方向に20nmのステップで、生産技術や計測技術におけるアライメントや位置決めアプリケーションの高い要求に応えます。他のH-840六脚シリーズと同様に、デザインとレイアウトは堅牢で、長い移動範囲を提供し、作業の柔軟性を高めています。 ステップサイズの測定レポートは1回の出荷ごとに含まれています。 アブソリュートエンコーダ付きやハイダイナミクス用など、その他のバリエーションについては、H-840のデータシートをご覧ください。 6自由度のパラレル・キネマティック・デザインにより、同等のシリアル・キネマティック・システムと比較して、大幅にコンパクトで剛性の高いシステムとなっています。シリアル(スタック)システムと比較した場合の利点は、主にパスの精度と再現性が非常に優れていることです。加えて、移動質量が少ないため、ダイナミクス性能が向上し、すべての動作軸で同じになります。また、ケーブルが移動しないため、ケーブルマネジメントも問題ありません。 PI六脚シミュレーションツール シミュレーションソフトウェアは、六脚の作業スペースや耐荷重の限界をシミュレートします。そのため、購入前でも、特定の六脚モデルがアプリケーションで発生する荷重、力、トルクに対応できるかどうかを確認することができます。この目的のために、シミュレーションツールは、六脚の位置と動き、ピボットポイント、およびいくつかの参照座標系を考慮に入れます。

---

カタログ

この商品のカタログはありません。
