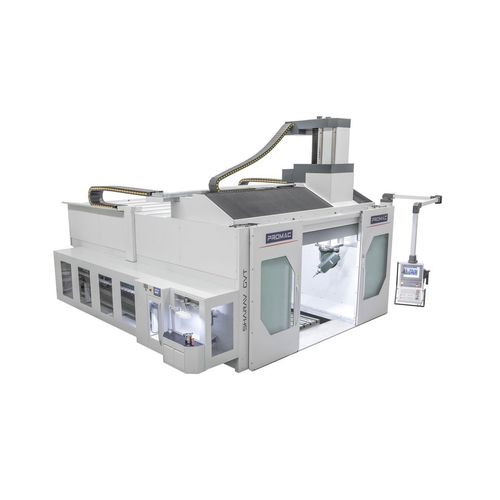

固定式テーブルマシニングセンタ SHARAV GVT series3軸5軸4軸
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸, 5軸, 4軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型, 固定式テーブル
- スピンドル
- HSK A-63, HSK-100-A, HSK-100
- ツールステーション数
- 16ツール, 120ツール, 32ツール, 20ツール, 200ツール, 300ツール, 64ツール
- 応用
- ドリル, 自動車産業用, 航空産業用, 金型工業用
- その他の特徴
- フライス加工, 高速, 精密, パレット交換装置付き, 自動搬入・搬出, チルトヘッド
- X軸移動距離
2,500 mm, 3,500 mm
(98 in, 138 in)- Y軸移動距離
最少: 2,200 mm
(87 in)最大: 32,000 mm
(1,260 in)- Z軸移動距離
最少: 1,200 mm
(47 in)最大: 1,500 mm
(59 in)- 回転速度
6,000 rpm, 12,000 rpm, 15,000 rpm, 20,000 rpm
(37,699 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1, 125,664 rad.min-1)- 出力
30 kW, 37 kW, 40 kW
(40.79 hp, 50.31 hp, 54.38 hp)- テーブル回転(C軸)
200 °
- X軸の移動速度
30,000 mm/min
(20 in/s)- Y軸の移動速度
30,000 mm/min
(20 in/s)- 総重量
42,000 kg, 48,000 kg
(92,594.15 lb, 105,821.89 lb)- 全長
6,920 mm, 7,680 mm
(272.4 in, 302.4 in)- 全幅
5,890 mm, 7,690 mm
(231.9 in, 302.8 in)- 全高
5,040 mm
(198.4 in)
詳細
は、ムービングブリッジ・ガントリー方式と固定テーブルを採用した高速作業センターです。
このマシニングセンターは、以下のような用途の様々な工程を満足させる最適な組み合わせです。
- モルツ。
- オートモーティブ
- エアロスペース。
- 機械アプリケーション
- 精密な試作品。
- その他の特殊なアプリケーション。
SHARAV GVTは、一度のセットアップで部品をクランプし、荒加工、中仕上げ、仕上げ、穴あけなどの作業を5軸連続で行うことができます。
このワーキングセンターは、最先端の3D設計ソフトウェアとFEM解析を用いて、プロマックで設計、製造、組み立てられています。
3.9インチの工具長で5軸の最大作業範囲。
コンパクトな設置面積でありながら、広い移動距離を実現しています。
フライス加工、タッピング加工、ドリル加工、深穴加工が可能なワーキングセンター
動的・静的質量をバランスよく配置
機械の最上部に配置された三点支持機構により、作業領域全体で最高の信頼性と加工精度を確保
---
