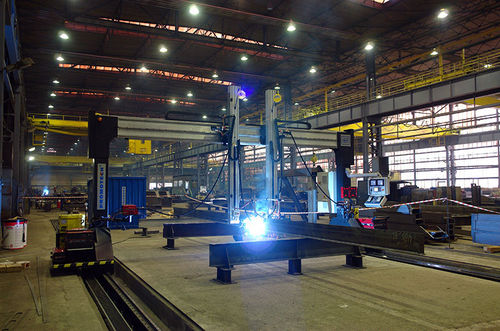

シーム溶接機 GWS

縦型ガントリー型高精度

ガントリー溶接システムは、ウェブを垂直にして、トーチの作業位置をアクティブに補正しながら、長尺構造物の長手溶接を行うためのものです。お客様のご要望に応じて、MIG/MAGやSAW溶接機との統合も可能です。 標準バージョンは5つの数値制御軸からなり、TFTグラフィックディスプレイを備えたコンピュータシステムによって制御されます。溶接シームに対する両トーチの位置をアクティブに補正することにより、0.1mmの精度を実現します。高精度のメンテナンスフリー遊星ギアボックスと、デジタルインバータ制御の高級サーボモータを全軸に搭載しています。高精度のリニアガイドにより、すべてのシステム軸の精密でスムーズな動きを実現しています。トーチホルダーは、アンチコリジョンジョイントを介してマシンのサポートに装着されています。アルミニウムの断面形状を利用した高剛性・高耐久の構造です。 主な特徴 GWSはデジタルコントローラーで制御 高精度なメンテナンスフリーの遊星ギアボックスで構成されている 全軸に高級サーボモーターを採用 各サーボモータはデジタルインバータで制御されています。 高精度リニアガイドにより、全システム軸の正確でスムーズな動きを実現 トーチホルダーは、アンチコリジョン・ジョイントを介して機械のサポートに取り付けられています。 アルミ製断面材を用いた高剛性・高耐久構造 GWSはアクティブセーフティシステムを搭載し、作業者の安全を確保します。 システムソフトウェアは、お客様の溶接技術に合わせてカスタマイズすることができます。 溶接装置の種類によっては、電流や電圧などの溶接パラメータを時間関数で登録することができます。
