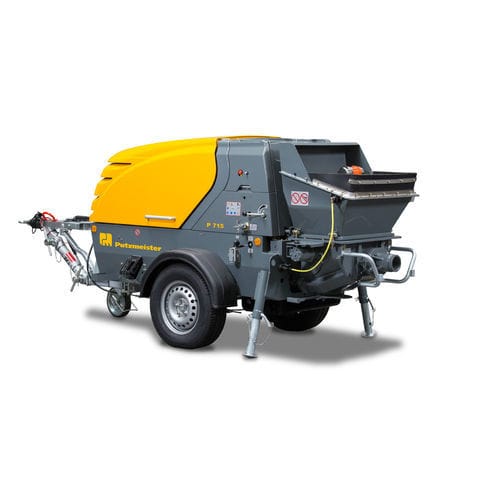

セミトレーラーコンクリート ポンプ P 715

工事現場用

製品概要
Putzmeister P 715 は、油圧式2シリンダー（デュアルピストン）ポンプを搭載した定置式コンクリートポンプで、手動の非同期型ショットクリート施工および最大16 mmの骨材を含む細骨材コンクリートの圧送に適しています。最大吐出圧は68 bar（986 psi）、最大吐出量は23.5 yd³/h（18 m³/h）です。

シャシーのバージョン
スキッド（S）、定置シャシー（SE）またはブレーキ付トレーラー（TE）。

主な特長

• 保守・整備が容易な設計
• 片側に配置された人間工学に基づく操作パネル
• ラバーカラーと保護グリッド付の大型ホッパー 9.9 ft³（280 l）
• 非常に堅牢なピストンポンプユニット
• クラスとしてはコンパクトな寸法と比較的軽量
• トレーラー仕様は公道走行に対応

一般情報

• 供給ホッパー: 8.8 ft³（約250 l）
• 吐出圧: 最大 986 psi（68 bar）
• 水平到達距離: 985 ft（約300 m）
• 垂直到達距離: 330 ft（約100 m）
• ポンプタイプ: 油圧式 2シリンダー（デュアルピストン）
• ストローク数（ピストン側）: 毎分 27
• 材質シリンダー直径 / ストローク: 6" / 27.5"（約150 mm / 700 mm）
• 最大骨材径: 0.62"（16 mm）

構成 — P 715 SE

• 吐出量: 5.2–23.8 yd³/h（約4.0–18.2 m³/h）
• エンジン: 電動、40 hp（約30 kW）
• 定格電圧 / 周波数: 480 V / 60 Hz
• 重量: 5414 lbs（約2456 kg）
• 寸法（L × W × H）: 116" × 55" × 55"（約2945 × 1400 × 1400 mm）
• 投入高さ: 38.3"（約975 mm）
• シャシー: 定置式

構成 — P 715 TE

• 吐出量: 5.2–23.8 yd³/h（約4.0–18.2 m³/h）
• エンジン: 電動、40 hp（約30 kW）
• 定格電圧 / 周波数: 480 V / 60 Hz
• 重量: 5905 lbs（約2678 kg）
• 寸法（L × W × H）: 181" × 59.8" × 65"（約4595 × 1520 × 1650 mm）
• 投入高さ: 46.5"（約1180 mm）
• シャシー: ブレーキ付トレーラー（公道走行最大 80 km/h）

技術仕様

• モデル: P 715
• 最大吐出圧: 最大 68 bar（986 psi）
• 最大吐出量: 5.2–23.8 yd³/h（約4.0–18.2 m³/h）
• ポンプ: 油圧式 2シリンダー、デュアルピストン
• ストローク数: 毎分 27（ピストン側）
• 材質シリンダー: 6" 直径 / 27.5" ストローク（約150 mm / 700 mm）
• 最大骨材径: 16 mm
• 電動機: 40 hp（約30 kW）、480 V / 60 Hz
• 重量: P 715 SE: 5414 lbs（約2456 kg）；P 715 TE: 5905 lbs（約2678 kg）
• 寸法（L × W × H）: SE: 116" × 55" × 55"；TE: 181" × 59.8" × 65"
• 投入高さ: SE: 38.3"（約975 mm）；TE: 46.5"（約1180 mm）
• シャシーオプション: Skid (S)、Stationary (SE)、Braked trailer (TE)
