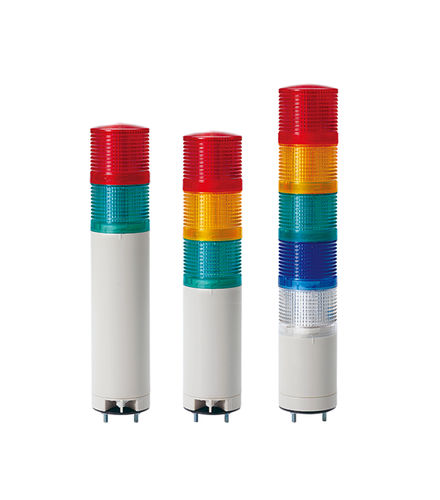

LED発光カラム QTG50ML

フラッシュ常時2色

製品概要
外径 Ø50 mm の直付けモジュール型 LED タワーランプ（点灯または点滅表示）。QTG（標準）および QTGA（レンズ/カバー一体型）仕様を用意。内蔵ブザー（Max.85 dB @1 m）や高音量ブザーのオプションあり。

製品特徴

• モジュール構造：LOCKタイプで工具不要にモジュール追加・色順変更が可能。
• 特殊な色拡散レンズにより遠距離での視認性を確保。
• 点灯（連続）または点滅を選択可能。点滅率は通常 60～80 回/分。
• QTGA はレンズ/カバー一体型で外観を簡素化。
• ブザーオプション：標準 Max.85 dB @1 m。高音量（100 dB）や音量制御型の選択可。
• NPN オープンコレクタ入力に対応し、PLC へ直接接続可能。PNP タイプも対応。
• 標準は先配線。M12 コネクタは受注対応。

電気 / 機械仕様
電源：DC12 V、DC24 V、AC110–220 V（AC 型は AC110–220 V 指定、フリーボルテージ型は AC100–240 V 使用可）。外径：Ø50 mm。取付高さ（段数に依存）：約 116～364 mm。
光源電流（1 段）：DC12 V = 90 mA、DC24 V = 70 mA、AC110–220 V = Max. 55 mA。ブザー電流：DC12 V = 40 mA、DC24 V = 75 mA、AC110–220 V = Max. 55 mA。
材質：レンズ = PC、筐体 = ABS。保護等級：IP65（標準）／IP54（ブザー内蔵型）。使用周囲温度：-30°C ～ +50°C。

型番バリエーション（本ページ例）

• QTG50ML — 点灯（固定）
• QTG50ML-BZ — 点灯（固定）＋内蔵ブザー
• QTG50MLF — 点灯/点滅
• QTG50MLF-BZ — 点灯/点滅＋内蔵ブザー
• QTGA50ML — QTGA（レンズ/カバー一体型）
• QTGA50ML-BZ、QTGA50MLF、QTGA50MLF-BZ — その他 QTGA バリエーション

カラー & 段数
標準 LED カラー（段毎）：R（Red）、A（Amber）、G（Green）、B（Blue）、W（White）。1～5 段で構成可能。重量や寸法は段数およびオプションにより変動。

認証・適合

• CE 適合。
• 一部 DC24 V 型は UL リスト品あり。
• RoHS 対応。

特性 / 技術仕様

• シリーズ：QTG / QTGA（Ø50 mm 直付けタイプ）。
• 保護等級：IP65（標準）／IP54（ブザー内蔵型）。
• 使用温度範囲：-30°C ～ +50°C。
• 点滅回数（点滅モデル）：60–80 回/分。
• 光源電流（1 段）：DC12 V = 90 mA、DC24 V = 70 mA、AC110–220 V = Max. 55 mA。
• ブザー電流（搭載時）：DC12 V = 40 mA、DC24 V = 75 mA、AC110–220 V = Max. 55 mA。
• 代表的重量（例）：1 段 DC 約 0.19 kg、2 段 約 0.27 kg、3 段 約 0.36 kg、4 段 約 0.44 kg、5 段 約 0.53 kg（オプションにより変動）。
• 材質：レンズ = PC、筐体 = ABS。
• 配線：標準は先配線。M12 コネクタは受注対応。
• オプション：内蔵ブザー、2音ブザー／高音量ブザー、M12 コネクタ、UL リストの 24 VDC モデル等。
