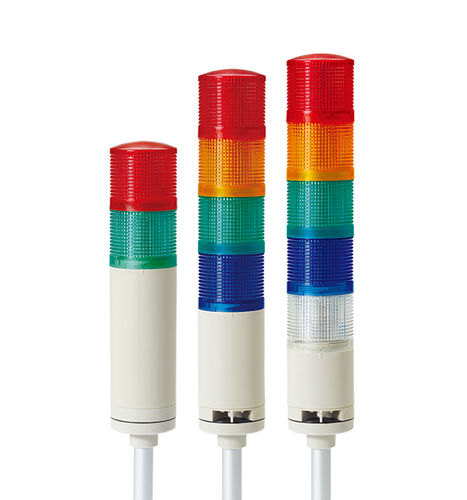

LED発光カラム QTG60L

フラッシュ常時2色

概要
ポール取付け用のモジュール式LED表示灯、型式 QTG60L/QTGA60L、外径 Ø60mm。常灯および常灯/点滅タイプをラインナップし、ブザーオプションを選択可能です。

製品特長

• モジュール構造により、LOCK結合で工具不要でモジュール追加・色変更が可能。
• 専用の色拡散PCレンズにより遠方からの視認性を確保。
• QTGA型はレンズ／カバー一体構造で外観を簡素化。
• ポール取付用に複数の取付ブラケットを用意し設置環境に対応。
• ブザーは内蔵タイプ（音量調整可）で最大85dB（1m）まで、受注で100dBや2音仕様も対応可能。
• NPNオープンコレクタ入力（PLC直結対応）に対応、PNPタイプもサポート。
• 点滅数：60–80回/分。使用温度範囲：-30°C～+50°C。
• 保護等級：標準 IP65、ブザー内蔵型 IP54。標準はプリワイヤード、M12コネクタはオプション。

材質・寸法

• レンズ：PC（ポリカーボネート）。
• 本体：ABS。
• ポール：アルミニウム。
• 外径：Ø60mm。
• 高さ（構成により）：352–635 mm。

型式 / バリエーション

• QTG60L — 常灯
• QTG60L-BZ — 常灯（ブザー内蔵）
• QTG60LF — 常灯/点滅
• QTG60LF-BZ — 常灯/点滅（ブザー内蔵）
• QTGA60L — 常灯（レンズ/カバー一体型）
• QTGA60L-BZ — 常灯（ブザー内蔵）
• QTGA60LF — 常灯/点滅（レンズ/カバー一体型）
• QTGA60LF-BZ — 常灯/点滅（ブザー内蔵）

付属品（取り付け・ブラケット）

• SCREW & NUT
• LB18
• LW18
• QZ18
• SZ18
• QL18
• SL18

注意事項

• AC仕様は広電圧範囲（100V～240V）に対応。
• 24VDCのUL認証品は受注対応。
• 標準はプリワイヤード、M12コネクタ配線はオプションで対応可能。

仕様（代表値）

• 電圧：DC12V、DC24V、AC110V–220V（ACは100V～240V範囲）。
• 保護等級：IP65（標準）、IP54（ブザー内蔵型）。
• 使用温度：-30°C～+50°C。
• 点滅数：60–80回/分。
• 光源電流（1段）：DC12V = 0.105A；DC24V = 0.070A；AC110–220V = Max.0.060A。
• ブザー電流（1段）：DC12V = 0.040A；DC24V = 0.075A；AC110–220V = Max.0.055A。
• 段数別質量（目安、DC12V / DC24V / AC110–220V）：1段 = 0.26kg / 0.26kg / 0.36kg；2段 = 0.34kg / 0.34kg / 0.44kg；3段 = 0.43kg / 0.43kg / 0.53kg；4段 = 0.51kg / 0.51kg / 0.61kg；5段 = 0.59kg / 0.59kg / 0.69kg。
• 色構成（段数別）：1段：R（赤）；2段：R、G（緑）；3段：R、A（アンバー）、G；4段：R、A、G、B（青）；5段：R、A、G、B、W（白）。
• 認証：CE、UL（24VDCのUL品は受注オプション）。RoHS対応。
