LED発光カラム QTG70L

フラッシュ常時5色

概要

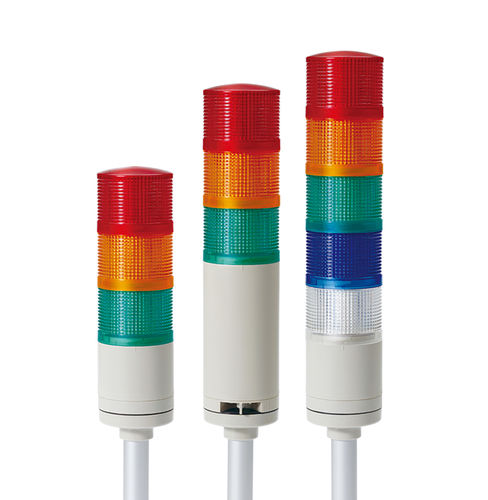

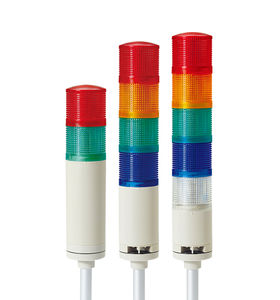

外径Ø70mmのモジュール式LEDタワーランプ（ポール取付型）QTG70L / QTGA70Lシリーズ。点灯または点滅での信号表示に対応し、ブザーや各種取付アクセサリを選択可能です。

主な特徴

• モジュール構造により、点灯／点滅モジュールを積層して多段信号表示が可能。
• 特殊拡散レンズにより遠方からの視認性を確保。
• LOCKタイプの結合構造で工具を使わずにモジュール追加・色順変更が可能。
• QTGA型はレンズとカバーを一体化し、外観を簡素化。
• 取付環境に応じた各種ポール・ブラケットを選択可能。
• ブザーオプション：内蔵ブザー Max.85dB（1m）、受注で高音量（100dB）仕様対応。
• NPNオープンコレクタ入力でPLCに直接接続可能。NPN/PNP対応はアイコンで表示。
• 点滅数：60～80回/分。
• 動作周囲温度：-30°C～+50°C。

製品詳細

• 電源：DC12V、DC24V、AC110V～220V（AC機種はAC100V～240V対応）。
• 寸法：外径Ø70mm。高さは段数により変動（詳細は仕様を参照）。
• 材質：レンズ-PC、筐体-ABS、ポール-アルミ。
• 保護等級：標準型 IP65、ブザー内蔵型 IP54。
• 標準はケーブル引出し。M12コネクタはオプション対応。
• 認証：CE、UL（DC24VのUL-listedモデルあり）、RoHS対応。

対応モデル／基本バリエーション

• QTG70L（点灯）
• QTG70L-BZ（点灯、ブザー内蔵）
• QTG70LF（点灯/点滅）
• QTG70LF-BZ（点灯/点滅、ブザー内蔵）
• QTGA70L（点灯、レンズ/カバー一体型）
• QTGA70L-BZ（点灯、ブザー内蔵、レンズ/カバー一体型）
• QTGA70LF（点灯/点滅、レンズ/カバー一体型）
• QTGA70LF-BZ（点灯/点滅、ブザー内蔵、レンズ/カバー一体型）

色

• R - 赤
• A - 黄（アンバー）
• G - 緑
• B - 青
• W - 白

技術仕様

• 段数別の代表質量：1段 ≈ 0.42 kg、2段 ≈ 0.56 kg、3段 ≈ 0.77 kg、4段 ≈ 0.92 kg、5段 ≈ 1.07 kg。
• 光源電流（1段）：DC12V = 105 mA、DC24V = 70 mA、AC110V～220V = Max.60 mA。
• ブザー電流：DC12V = 40 mA、DC24V = 75 mA、AC110V～220V = Max.55 mA。
• 点滅数：60～80回/分。
• 動作温度範囲：-30°C～+50°C。
• 保護等級：IP65（標準）、IP54（ブザー内蔵型）。
• 取付・アクセサリ：SCREWNUT24、LB24、LW24、QZ24、SZ24、QL24、SL24 等に対応。
• オプション：高音量ブザー（100 dB）、M12コネクタ、DC24VのUL-listedモデル等。
