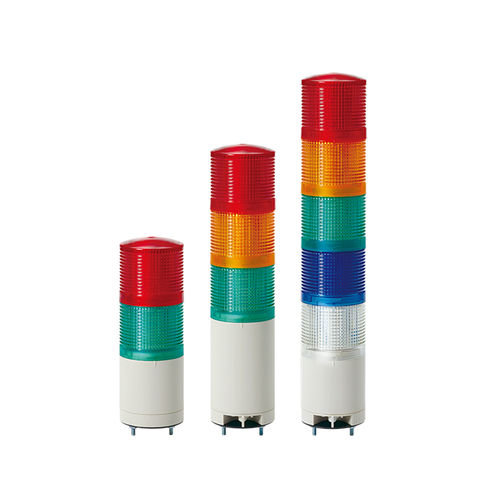

LED発光カラム QTG60ML

フラッシュ常時2色

製品概要

• 産業用途向け Ø60mm 直付け型モジュール式LED表示灯
• 常時点灯/点滅のモジュールをLock構造で結合、工具不要でモジュール追加・色変更が可能
• QTGAタイプはレンズとカバーが一体化された簡素な外観
• 内蔵ブザー（オプション）：最大 85 dB（1 m）；100 dB 高音量および音量調整可能タイプあり
• 標準は出線タイプ（プリワイヤード）；M12コネクタや24 VDC UL認証品はオプション対応
• 認証：CE、UL（24 VDC対象）／RoHS対応

主な製品説明
Ø60mm 直付けタイプ
LED 常時点灯／点滅 タワーランプ
Max. 85 dB（ブザーオプションあり）

製品特長

• モジュール式の常時点灯/点滅タワーランプ（Lock結合）
• 特殊な色拡散レンズにより長距離での視認性を確保
• 工具不要でのモジュール追加・色配列変更が可能
• QTGA：レンズとカバーの一体構造で外観がすっきり
• ブザー出力：最大 85 dB（1 m）；100 dB 高音量や音量可変タイプの選択可
• NPNオープンコレクタ入力に対応し、PLCからの直接駆動が可能（PNP適応可）
• 点滅周波数：60〜80 回/分
• 使用周囲温度：-30°C〜+50°C
• 保護等級：標準 IP65、ブザー内蔵タイプは IP54
• 標準はプリワイヤード；M12コネクタは受注対応
• 24 VDC の UL認証品はオプション

モデルバリエーション（段数／電圧／重量／色）
形式群：QTG60ML / QTG60ML-BZ / QTG60MLF / QTG60MLF-BZ / QTGA60ML / QTGA60ML-BZ / QTGA60MLF / QTGA60MLF-BZ

ヘッダー：段数 | 電圧 | 重量 | 色
1 | DC12V / DC24V / AC110V-220V | 0.26 kg / 0.26 kg / 0.36 kg | R - 赤
2 | DC12V / DC24V / AC110V-220V | 0.34 kg / 0.34 kg / 0.44 kg | R - 赤；G - 緑
3 | DC12V / DC24V / AC110V-220V | 0.43 kg / 0.43 kg / 0.53 kg | R - 赤；A - 黄；G - 緑
4 | DC12V / DC24V / AC110V-220V | 0.51 kg / 0.51 kg / 0.61 kg | R - 赤；A - 黄；G - 緑；B - 青
5 | DC12V / DC24V / AC110V-220V | 0.59 kg / 0.59 kg / 0.69 kg | R - 赤；A - 黄；G - 緑；B - 青；W - 白

電気／音響
光源電流（1段）：DC12V = 105 mA | DC24V = 70 mA | AC110V–220V = Max. 60 mA
ブザー電流：DC12V = 40 mA | DC24V = 75 mA | AC110V–220V = Max. 55 mA
点滅数：60〜80 回/分

追加情報

• 材質：レンズ - PC、筐体 - ABS、ポール - アルミ
• 保護等級：標準 IP65、ブザー内蔵型は IP54
• 使用温度範囲：-30°C〜+50°C
• 認証：CE、UL（24 VDC オプション）、RoHS対応

仕様

• シリーズ：QTG / QTGA（Ø60 mm モジュール式表示灯）
• 型式：QTG60ML / QTGA60ML（ブザー有無・常時/点滅タイプあり）
• 外径：Ø60 mm；高さ：126〜399 mm（段数に依存）
• 電源：DC12V / DC24V / AC110V–220V（AC100V–240V 範囲）
• 点滅周波数：60〜80 回/分
• 入力互換：NPNオープンコレクタ入力（PLC直結可能）、PNP適応可
• 配線：標準プリワイヤード；M12コネクタは受注対応
• ブザー：最大 85 dB @1 m（標準）、高音量 100 dB オプション、音量調整タイプあり
• 保護・温度：IP65 / IP54（ブザー）、-30°C〜+50°C
• 認証：CE、UL（24 VDC オプション）、RoHS
