機械式クランプ工具 RLK 136 TC

軸複数高精度

製品概要

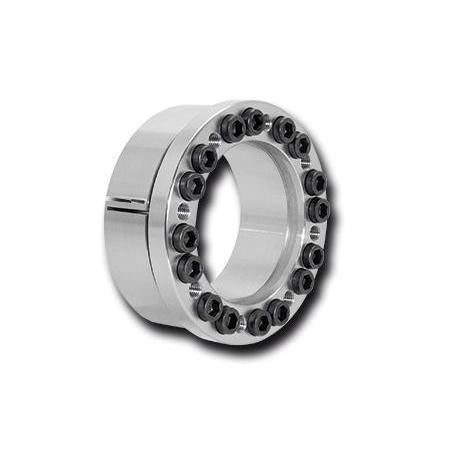

RLK 136 TC は二重スロット設計の内部コーン締結要素で、軸上のハブを無隙間で固定し高精度にセンタリングします。締付け時の軸方向変位を防ぐ固定式の当たり点を備え、繰り返しの組付けに対応します。

特長

• 二重スロットによりハブを軸に高精度で中心合わせします。
• 複数回の組立・分解が可能です。
• サイズに応じた広い伝達トルク範囲を持ちます。
• 軸方向幅が短い（コンパクト設計）
• 締付け中に当たり点によりハブと軸の相対的な軸方向移動が発生しません。
• 高精度な加工品質。
• 伝達トルク範囲：6 700 Nm ～ 994 500 Nm（サイズにより異なる）。
• 対応軸径：70 mm ～ 600 mm。

Webshop - 対応サイズ / 選択（製品名；品番；重量；1個あたりの価格）
RLK 136 TC-70 x 110；品番：4204-070601-TC0000；重量：2,5；価格（1個）：158,70 €
RLK 136 TC-75 x 115；品番：4204-075601-TC0000；重量：2,6；価格（1個）：272,00 €
RLK 136 TC-90 x 130；品番：4204-090601-TC0000；重量：3,0；価格（1個）：185,10 €
RLK 136 TC-100 x 150；品番：4204-100601-TC0000；重量：4,7；価格（1個）：224,10 €
RLK 136 TC-110 x 160；品番：4204-110601-TC0000；重量：5,1；価格（1個）：242,00 €
RLK 136 TC-120 x 170；品番：4204-120601-TC0000；重量：5,4；価格（1個）：329,20 €
RLK 136 TC-130 x 185；品番：4204-130601-TC0000；重量：7,5；価格（1個）：362,90 €
RLK 136 TC-140 x 195；品番：4204-140601-TC0000；重量：8,8；価格（1個）：395,20 €
RLK 136 TC-150 x 205；品番：4204-150601-TC0000；重量：8,6；価格（1個）：423,50 €
RLK 136 TC-160 x 215；品番：4204-160601-TC0000；重量：8,9；価格（1個）：463,60 €
RLK 136 TC-170 x 230；品番：4204-170601-TC0000；重量：12,7；価格（1個）：504,00 €
RLK 136 TC-180 x 240；品番：4204-180601-TC0000；重量：13,3；価格（1個）：517,00 €
RLK 136 TC-190 x 250；品番：4204-190601-TC0000；重量：13,9；価格（1個）：624,00 €
RLK 136 TC-200 x 260；品番：4204-200601-TC0000；重量：14,6；価格（1個）：808,00 €
RLK 136 TC-220 x 285；品番：4204-220601-TC0000；重量：17,8；価格（1個）：928,00 €
RLK 136 TC-240 x 305；品番：4204-240601-TC0000；重量：19,2；価格（1個）：988,00 €
RLK 136 TC-260 x 325；品番：4204-260601-TC0000；重量：19,5；価格（1個）：1.107,00 €
RLK 136 TC-280 x 355；品番：4204-280601-TC0000；重量：19,7；価格（1個）：1.170,00 €
RLK 136 TC-300 x 375；品番：4204-300601-TC0000；重量：30,6；価格（1個）：1.330,00 €
RLK 136 TC-320 x 405；品番：4204-320601-TC0000；重量：42,7；価格（1個）：1.412,00 €
RLK 136 TC-340 x 425；品番：4204-340601-TC0000；重量：44,9；価格（1個）：1.553,00 €
RLK 136 TC-360 x 445；品番：4204-360601-TC0000；重量：52,4；価格（1個）：1.955,00 €
RLK 136 TC-380 x 465；品番：4204-380601-TC0000；重量：54,0；価格（1個）：2.258,00 €
RLK 136 TC-400 x 485；品番：4204-400601-TC0000；重量：56,2；価格（1個）：2.600,00 €
RLK 136 TC-420 x 505；品番：4204-420601-TC0000；重量：59,2；価格（1個）：2.782,00 €
RLK 136 TC-440 x 525；品番：4204-440601-TC0000；重量：70,6；価格（1個）：3.227,00 €
RLK 136 TC-460 x 545；品番：4204-460601-TC0000；重量：71,2；価格（1個）：3.449,00 €
RLK 136 TC-480 x 565；品番：4204-480601-TC0000；重量：75,1；価格（1個）：3.832,00 €
RLK 136 TC-500 x 585；品番：4204-500601-TC0000；重量：79,9；価格（1個）：4.235,00 €
RLK 136 TC-520 x 605；品番：4204-520601-TC0000；重量：80,5；価格（1個）：4.959,00 €
RLK 136 TC-540 x 625；品番：4204-540601-TC0000；重量：82,8；価格（1個）：5.728,00 €
RLK 136 TC-560 x 645；品番：4204-560601-TC0000；重量：85,7；価格（1個）：6.453,00 €
RLK 136 TC-580 x 665；品番：4204-580601-TC0000；重量：89,0；価格（1個）：7.058,00 €
RLK 136 TC-600 x 685；品番：4204-600601-TC0000；重量：91,3；価格（1個）：7.662,00 €

書類
RLK 136 TC のデータシート、取り付け説明書（PDF）および3D-CADモデルが利用可能です。製品ページのドキュメントをご参照ください。

特性 / 技術仕様

• 型式：RLK 136 TC。
• 機能：ハブを軸に対して中心合わせし、無隙間で固定する内部コーン締結要素。
• 設計：二重スロットにより高いセンタリング精度を実現。締付け時の軸方向変位を防ぐ固定当たり点。
• 組付け：繰り返し可能。
• 伝達トルク：6 700 Nm ～ 994 500 Nm（サイズにより異なる）。
• 対応軸径：70 mm ～ 600 mm。
• 軸方向幅：コンパクト設計（サイズにより異なる）。
• 加工精度：高精度。
• サイズと品番のバリエーション：Webshopの選択欄を参照してください。
