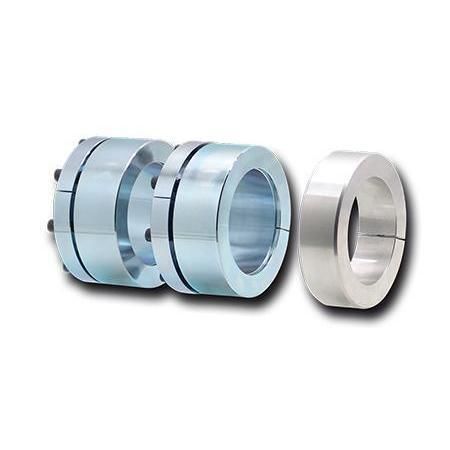

機械式締め付けシステム RTM 134 series

機械式ロック軸シャフトハブ

概要
トルクモーター（完成品）を実軸または中空軸に取り付け・芯出しするための締結システムです。ローターと機械軸間の機械的結合と高精度な芯出しを実現します。軸方向およびラジアル方向の支持は、追加のセンタリングリングで行います。

特長

• ローターと機械軸間の機械的結合と芯出しを提供；追加のセンタリングリングによる支持
• トルクモーターが発生するトルクの無バックラッシュかつねじれ剛性のある伝達
• 高い回転精度（真円度の低さ）
• 中空ローターおよび機械軸の変形を防ぐ最適化された接触圧
• テーパーコレットは亜鉛めっきおよび青クロム処理で接触腐食を低減
• コーン締結部は取り外し可能で、長期間の稼働後も整備可能
• コーン締結部はモーターのB側から取付可能

製品情報

• データシート RTM 134.X（PDF）
• カタログ：軸‑ハブ接続（PDF）
• 対応型式：RTM 134.1、RTM 134.2

仕様 / 技術特性

• 用途：トルクモーター完成品の実軸・中空軸への取り付け・芯出し
• 機能：ローターと軸間の機械的結合と高精度な芯出し
• 支持：軸方向・ラジアル方向の支持を行う追加センタリングリング
• トルク伝達：無バックラッシュでねじれ剛性あり
• 回転精度：高い真円精度
• 接触圧：中空ローターおよび機械軸の変形を防ぐよう設定
• 表面処理：テーパーコレットは亜鉛めっきおよび青クロム処理（接触腐食低減）
• コーン締結部：取り外し可能；B側からの取付可；長期稼働後も整備可能
