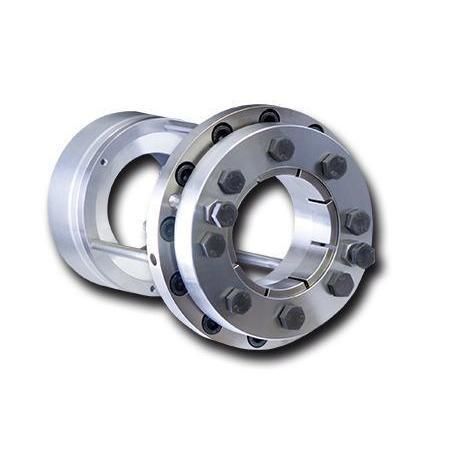

機械式締め付けシステム RTM 607

軸チューブ用センタリング

製品概要
クランプシステム RTM 607 — SIEMENS の完全トルクモーター 1FW3 向け。実軸または中空軸上でのモーターの取り付けと芯出し用に設計されています。

特長

• ローターと機械軸間の機械的接続、支持、芯出しを提供
• バックラッシュなし、ねじれに強いトルク伝達
• 高い真円度精度（ランニング精度）
• 中空軸の望ましくない変形を防ぐ最適化された接触圧設計
• 擦れ腐食を防止するために化学的にニッケルめっきされたテーパーコレット
• 長時間運転後でも容易に取り外せるテーパー締付要素
• 芯出しブッシュはトルクモーターのB側から取り付け可能

製品情報

• データシート RTM 607
• 取付指示書 RTM 607
• 軸‑ハブ接続カタログ

特性 / 技術仕様

• 対応モデル: SIEMENS 完全トルクモーター 1FW3 用
• 機能: 実軸または中空軸上へのモーターの取り付けおよび芯出し
• トルク伝達: バックラッシュフリー、ねじれに強い伝達
• 運転精度: 高い真円度
• 接触設計: 中空軸の変形を防ぐ最適化された接触圧
• 材料 / 表面処理: テーパーコレットは化学めっきニッケル処理（擦れ腐食防止）
• 保守性: テーパー締付要素は長期間使用後でも容易に取り外し可能
• 取り付け機能: 芯出しブッシュはトルクモーターのB側から取り付け可能
