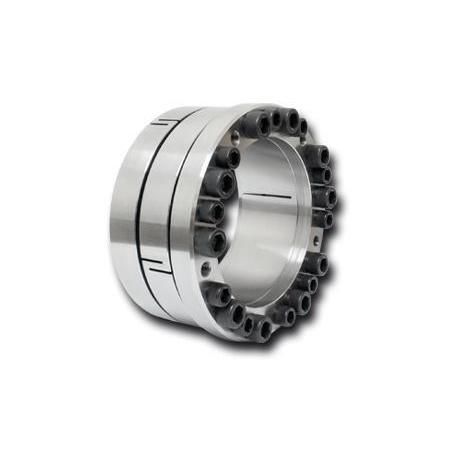

機械式クランプ工具 RLK 235 TC

軸シャフトハブ複数

製品概要
円錐クランプ要素 RLK 235 TC は、ハブを軸に高精度でセンタリングし、遊びのない締結を実現するための内部円錐クランプ要素です。軸径 70 mm ～ 600 mm の複数サイズで提供され、伝達可能トルクは約 8 510 Nm ～ 1 049 600 Nm の範囲をカバーします。

特長

• ハブを軸にセンタリングする。高精度センタリングのためのダブルスロット設計。
• 繰り返し組付けが可能で、軸方向のずれが発生しない。
• 各サイズで高い伝達トルクを確保。
• 締め付け時にハブと軸の間に軸方向移動がない。
• 高い加工品質。
• 伝達トルク：約 8 510 Nm ～ 1 049 600 Nm。
• 対応軸径：70 mm ～ 600 mm。

書類（本製品に関連して入手可能）
データシート RLK 235 TC
取付け説明書 235 TC
ハブ-軸接続カタログ

Webshop - 提供サイズ（抜粋）
製品名 | 製品番号 | 重量 [kg] | 価格（EUR 税別）
RLK 235 TC-70 x 115 | 4204-070501-TC0000 | 3,62 | 299,90
RLK 235 TC-80 x 125 | 4204-080501-TC0000 | 4,02 | 308,00
RLK 235 TC-90 x 135 | 4204-090501-TC0000 | 4,44 | 330,80
RLK 235 TC-100 x 150 | 4204-100501-TC0000 | 6,02 | 393,30
RLK 235 TC-110 x 160 | 4204-110501-TC0000 | 6,46 | 414,60

使用上の注意
トルク伝達と締め付け時の軸方向ずれの回避が重要な用途における高精度なハブのセンタリング用に設計されています。軸径と要求される伝達トルクに応じて適切なサイズを選定してください。正しい組付けのために添付の取付け説明書に従ってください。

技術仕様

• 型番：RLK 235 TC
• 機能：ハブを軸にセンタリングする内部円錐クランプ要素
• 対応軸径：70 mm ～ 600 mm
• 伝達トルク範囲：約 8 510 Nm ～ 1 049 600 Nm
• 設計：高精度センタリングのためのダブルスロット
• 組付け：軸方向のずれなく複数回の組付けが可能
• 材質／品質：高い加工品質
• 提供サイズ：複数（例：70 x 115 ～ 600 x 685）
