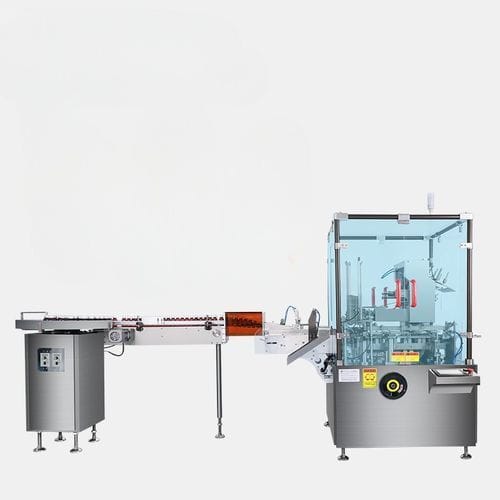

横型箱詰め機 RD-ZH-120L

製薬産業用コンパクト自動

概要
小型カートナーは、既製の折り畳み済み段ボールの自動開封、製品および説明書（リーフレット/マニュアル）の挿入、ロット番号の印字、耳折り・舌挿入による封止を行うインライン機です。ブリスター、ボトル、袋、チューブなどの小物に対応し、各種フィーダーやオプションのホットメルト接着装置を搭載可能です。

工程

• カートン組立：機械アームや吸着装置でフラットなカートンをつかみ、開封状態にします。
• 製品供給：製品は投入コンベヤから供給され、挿入位置に正確に整列されます。
• 説明書の挿入・折りたたみ：リーフレットはフィーダーで1～4つ折に折りたたまれ、カートンへ挿入されます。
• ロット印字と封止：機械はロット番号を印字し、耳を折り、舌を挿入し、必要に応じてホットメルトで封止します。
• 排出・搬送：封止済みカートンは外部コンベヤへ排出され、後工程（ラベリング、ケース梱包、出荷等）へ送られます。

仕様
生産能力は最大120箱/分。ブリスター、ボトル、サシェ等に適用。標準的な納期目安：20日（短納期対応）。

主要パラメータ（表）

• 生産能力：最大120箱/分
• カートン寸法範囲：L 65–150 mm × W 35–85 mm × H 12–45 mm
• 説明書（リーフレット/マニュアル）寸法範囲：L 78–250 mm × W 85–170 mm
• 説明書折り回数：1–4折
• 説明書用紙重量：60–70 g/m²

主な特徴

• コンパクト設計：限られた設置スペースに適した設計。
• フレキシブルな供給：ブリスター、ボトル、サシェ、リーフレット等に対応する複数のフィーダーをサポート。
• 同クラスでの高い処理能力：最大120箱/分、少量〜中量生産に適合。
• 封止のカスタマイズ：必要に応じてホットメルト接着ユニットを装備可能。

主要構成部

• 製品供給及びコンベヤ
• リーフレット/マニュアルフィーダー
• カートン組立・位置決めユニット
• 製品・リーフレット挿入用押し込み機構
• ロット印字装置
• カートン封止ユニット（耳折り、舌挿入、オプションで接着）
• 排出コンベヤ

技術仕様

• 生産能力：最大120箱/分
• カートン寸法範囲：L 65–150 mm × W 35–85 mm × H 12–45 mm
• 説明書寸法範囲：L 78–250 mm × W 85–170 mm
• 説明書折り回数：1–4折
• 説明書用紙重量：60–70 g/m²
• 適用製品：ブリスター、ボトル、サシェ、チューブ等の小物
• オプション：ホットメルト接着による封止構成
• 標準納期目安：20日（短納期対応）
