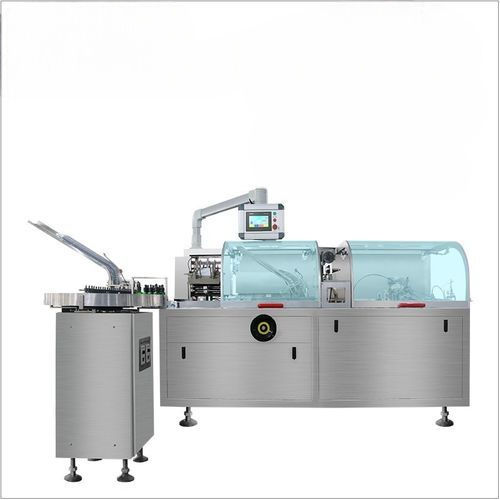

側面カートナー RD-ZH-120W

化粧品産業用食品産業用製薬産業用

概要
サイドロード式カートナー SL-120 は、医薬品、食品、化粧品、一般消費財向けに紙箱を形成・充填・封緘する自動包装機です。ブリスター包装機やピロー包装機とインライン接続して連続生産が可能です。

機能と工程
平箱を供給し3次元の箱に組み立て、製品と折り畳み（1～4折り）の添付文書を挿入して、機械的封緘・ホットメルト接着・フラップ閉鎖のいずれかで閉梱します。材料検査、部材不足検出、ロット印字、自動排出などの品質管理機能を統合しています。

仕様
最大 120 箱/分
ブリスタープレート、ボトル、サシェ等に適用
短納期：約 15 日

技術仕様表
生産能力：35～120 箱/分
箱サイズ範囲：L (70～185) × W (35～90) × H (14～50) mm
添付文書サイズ：L (78～250) × W (90～170) mm
添付文書折り回数：1～4 折り
添付文書重量：60～70 g/㎡

主な特徴

• 高自動化：供給、吸引での箱取り、成形、添付文書折り（1～4 折り）、製品および添付文書の挿入、ロット印字、上フラップ折り、箱の封緘、部材不足検出と自動排出を自動で実行。
• 封緘方式の選択：機械的封緘、ホットメルト接着、フラップ閉鎖に対応し、安定した封緘品質を確保。
• モジュラー設計：上流・下流の包装設備との容易な統合が可能な柔軟な構成。
• メンテナンス性：部品アクセスが容易で清掃・保守が迅速に行え、ダウンタイムを低減。

主要部品

• フィーダー
• 手動投入ステーション
• 箱位置決めユニット
• 箱成形ユニット
• トラスアーム
• 箱封緘ユニット
• 完成品検査

性能／技術仕様

• 生産能力：35～120 箱/分（通常）
• 最大処理能力：最大 120 箱/分
• 箱サイズ範囲：L 70～185 mm × W 35～90 mm × H 14～50 mm
• 添付文書サイズ：L 78～250 mm × W 90～170 mm
• 添付文書折り：1～4 折り
• 添付文書重量：60～70 g/㎡
• 適用製品：ブリスタープレート、ボトル、サシェ等
• 封緘方法：機械式封緘、ホットメルト接着、フラップ閉鎖
• 連携：ブリスター・ピロー包装機とのインライン接続に対応
• 納期：約 15 日（短納期）
• 品質機能：材料検査、ロット印字、部材不足検出、自動排出、完成品検査
