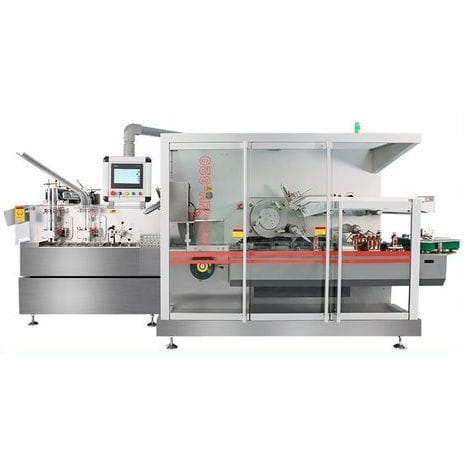

横型カートナー RD-SPM-480

製薬産業用マスク用高速

製品概要
フルサーボ水平カートナーはGMP生産基準に適合する次世代の高速カートニング機です。添付文書、ブリスター、ボトル、サシェなどの水平カートニングに対応し、上流・下流設備と連結して自動化ラインを構築できます。

仕様
生産能力：最大320箱/分
カートン寸法範囲：L（65–150）× W（35–85）× H（12–45）mm
挿入物（説明書）寸法範囲：L（78–250）× W（85–170）mm
折り回数：1–4折
挿入紙厚：60–70 g/m²

主な特徴

• 連続ライン向けに最大320箱/分の高い生産速度
• ブリスター、ボトル、サシェなど各種製品に対応
• 短納期オプション：約20日での迅速出荷対応

動作原理
機械の工程は材料供給、製品配置、カートンの開梱・成形、封緘、排出で構成されます。各工程は同期され、高速での連続運転を実現します。

利点

• 本体および接触部はステンレスまたは炭素鋼で、熱処理された溶接部を採用し、衛生性と耐久性を確保
• 四分割回転のダブルプラネタリ機構による外開きカートン構造と二段のプレスフォーミング装置で確実なカートン成形を実現し、大型カートンの干渉を防止
• 三段階のインカートン検知（給紙→レール搬送→インカートン検知）を備え、検知異常時は自動排出、アラーム、機械停止

主要部品

• サーボ振動フィーダー
• Siemens PLC
• サーボ式カートン供給装置
• 折り耳装置
• ハンドルスケール調整機構
• タン挿入ユニット
• 非常停止
• Backer 真空ポンプ

技術仕様

• 生産能力：最大320箱/分
• カートン寸法：L 65–150 mm × W 35–85 mm × H 12–45 mm
• 挿入物寸法：L 78–250 mm × W 85–170 mm
• 折り：1–4折
• 挿入紙厚：60–70 g/m²
• 適用製品：錠剤、カプセル、アルミ‑PVCブリスター、顆粒袋、軟膏、ソフトパック、ボトル入り製品、洗顔料、電子タバコ、フェイスマスク
• 構造：ステンレスまたは炭素鋼（熱処理溶接部）
• カートン成形：外開きダブルプラネタリ構造、二段プレスフォーミング装置
• 検知・安全：インカートン検知による自動排出、アラーム、停止；非常停止装置搭載
• 連携：ピロー包装機、ラッパー、ブリスター包装機と接続して自動化ライン構築が可能
